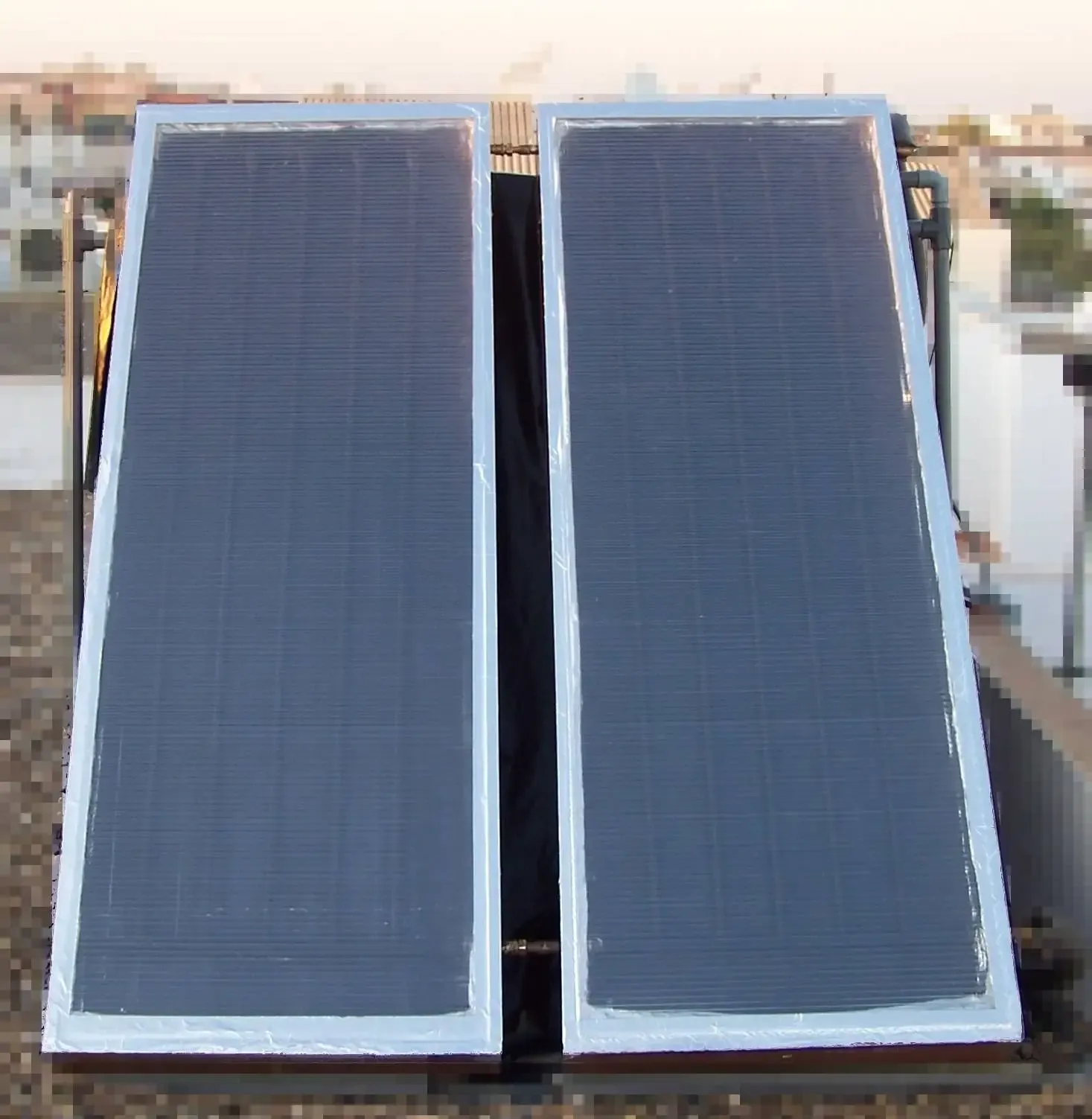

Os presento mi calentador solar de agua casero, o también conocido como termo solar o boiler solar.
Algunos le dicen calefón solar.

Expongo la forma de construir un calentador de agua totalmente casero, capaz de abastecer agua caliente a 4 personas cada día, con un coste muy reducido, sin necesidad de subvenciones.

Si eres capaz de entender el proyecto de mi calentador solar de agua casero, serás capaz de construir y mantener tu calentador solar sin ayuda y sin gastos de mantenimiento y sin pagar un alto coste por un avería.

El propósito de este proyecto

Pero no todo es ahorrarse dinero.
El propósito de éste proyecto de calentador de agua solar casero, es comprender como funciona los recursos de un calentador solar de agua casero.
Los calentadores de agua solares son tan eficientes que ya se explotan comercialmente desde hace tiempo.

Claro que también era inevitable, es un secreto a voces que calentar agua en una bolsa negra o botella pintada es una cosa de niños.

Explicaré brevemente porque funciona. Como hacerlo en casa. Como aprovechar un recurso tan bueno y tan gratuito como es el sol, y como fabricarlo nosotros mismos poco a poco en casa y cómodamente.
Sobre todo aprendiendo un poco de bricolaje y fontanería.

Sin tener que desembolsar un precio tan alto, que seguramente eso es lo que más os gusta.
Y con un rendimiento comparable o superior a muchos modelos comerciales.

Que es un calentador solar de agua

Primero tenemos que entender que es y como trabaja un equipo calentador solar de agua, formado por un colector y un depósito.
Y como hace un colector solar para calentar grandes cantidades de agua a tan alta temperatura en tiempo muy breve.

Porque al final consiste en eso, en calentar mucha agua muy rápidamente.

Funcionamiento de un calentador solar

Cualquier boiler solar de agua casero, o comercial que puedas comprar, buscan la misma función.
Acumular mucha calor dentro de una caja (colector). Transferir esa calor al agua que está dentro, e ir llevando toda esas cargas de agua calentada a un depósito(acumulador).

Lo que un equipo térmico solar hace, es ir calentando el agua en ciclos e ir transportándolos al acumulador, y mientras el agua se caliente, o si se da el caso que no está calentando, simplemente no hacer nada.

Hay muchas circunstancias determinantes que hacen mejor o peor un calentador solar de agua.
La calidad del colector y el depósito, la forma en como circula y se controla el flujo del agua.
Todo se irá explicando claramente y las distintas configuraciones en que se puede construir cada sistema.

Partes del calentador solar de agua y sus funciones

Todos los calentadores solares, tanto comerciales como caseros, constan de 3 partes para conseguir lo anterior descrito:

La eficiencia de nuestro calentador solar casero, dependerá de los materiales empleados en el colector y de su aislamiento.
También depende notablemente del aislamiento del depósito de agua.

Hay pocos secretos industriales ante esto, aislamiento con espuma de poliuretano la mayoría.
Nosotros podemos usar lo que nos venga a mano, poliuretano, cartón, poeliestireno, lana de roca.
Es más sencillo de lo que parece, prácticamente podemos hacerlo 100% en casa y con rendimientos perfectamente comparables y superiores.

Calentador solar de agua casero en modo termosifón

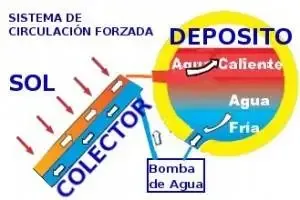

Representación de calentador solar de agua por sistema de circulación forzada
Representación de calentador solar de agua por sistema de circulación forzada

Sin bomba, sin termostato diferencial, y si queremos, incluso sin sondas.

No digo que sea malo. Puede ser tan respetable como comprarse ahora un Seat Panda.

Un calentador solar de termosifón, que aun los hay en muchos tejados, tiene sus ventajas y desventajas.

Las ventajas es que no depende de la electricidad, porque el agua o fluido circula por si sólo como por arte de magia, y sale barato de construir y mantener.

La desventaja es que el rendimiento es muy inferior, y que la configuración es muy específica.

Requiere de una cierta altura y distancia en el depósito con respecto al colector… esos que vemos con el depósito en alza en horizontal.
El sistema de termosifón circula el agua de forma automática por diferencia de presión.

El agua caliente sube y la fría baja. Pero esto sucede lentamente, y cuando la diferencia de presión y temperatura es notable.

Esta circulación es automática, sin ningún tipo de posibilidad de control.
Empieza a funcionar a partir de cierta diferencia de temperatura y de una forma muy lenta, es un motor gratuito pero lento.

¿Porque debemos esperar menos rendimiento que el sistema de circulación forzada?
Porque esta forma natural de circulación, empieza tarde, y termina pronto. Mientras que en un sistema forzado podemos hacer que arranque la bomba a 1º de diferencia.

Calentador solar de agua casero por circulación forzada

Representación de calentador solar por sistema de termosifón
Representación de calentador solar por sistema de termosifón

Este es el sistema que más nos interesa si podemos suponer un pequeño esfuerzo.

La bomba de agua se puede activar y desactivar de las siguientes formas:

Termostato diferencial en nuestro calentador solar de agua casero

La función de éste termostato diferencial, es activar y desactivar la bomba de agua.
Lo primero ocurre cuando el colector está más caliente que el acumulador (depósito).
Y lo contrario cuando el colector no ayuda a calentar más el acumulador.

He de aclarar que estamos hablando de una bomba de agua pequeña y sencillita.
No hace falta una bomba de esas que parecen de submarino.
El consumo eléctrico de todo el sistema (conjunto de termostato diferencial y bomba de agua) suele ser muy muy bajo.
Cuando no circula la bomba el consumo es irrisorio.
Una bomba de agua adecuada puede estar entre 10w a 15w de consumo. Obviamente el consumo sólo es cuando bombea.

El ejemplo de mi proyecto en mi calentador solar de agua casero

Yo he elegido hacerlo con bomba de agua (circulación forzada) y voy a basar todo el proyecto en esa modalidad (pero puedes seguir las mismas instrucciones omitiendo la parte que tu descartes)
Por 2 simples razones:

Los inconvenientes de la circulación forzada es el coste (que no es mucho), y que dependemos de la electricidad.
Aunque esta dependencia se puede salvar con una batería eléctrica de apoyo.

Un sistema de circulación forzada en el mercado puede ser muy caro.
Pero en nuestro caso que lo montaremos nosotros mismos y a precio de coste de material.
Una vez asumido como funciona todo, las reparaciones y mantenimientos también serán a precio coste.

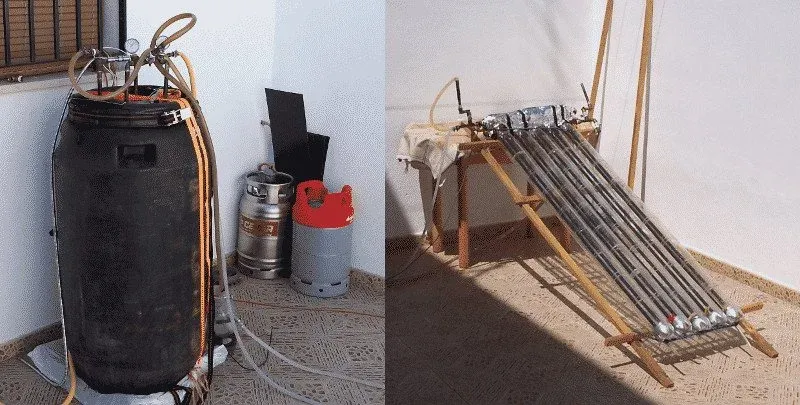

Este mi fue primero prototipo de calentador solar de agua totalmente casero:

mi primer prototipo calentador solar de agua casero
mi primer prototipo calentador solar de agua casero

Y primer calentador solar de agua casero para uso diario fue este:

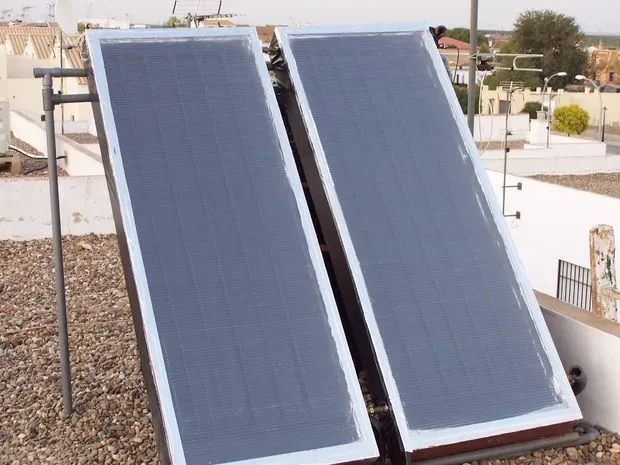

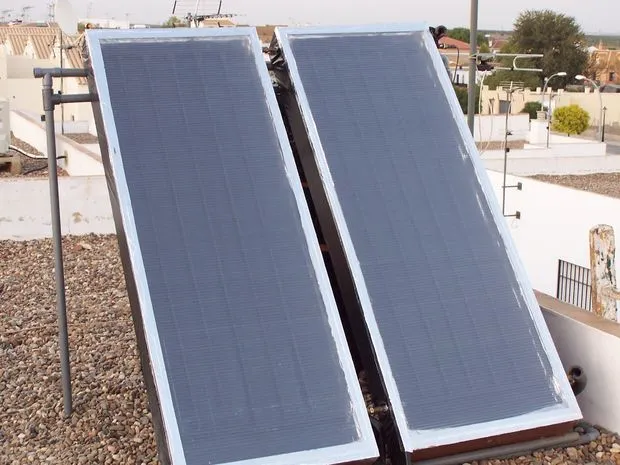

mi primer calentador solar de agua casero de uso diario (vista delantera)
mi primer calentador solar de agua casero de uso diario (vista delantera)

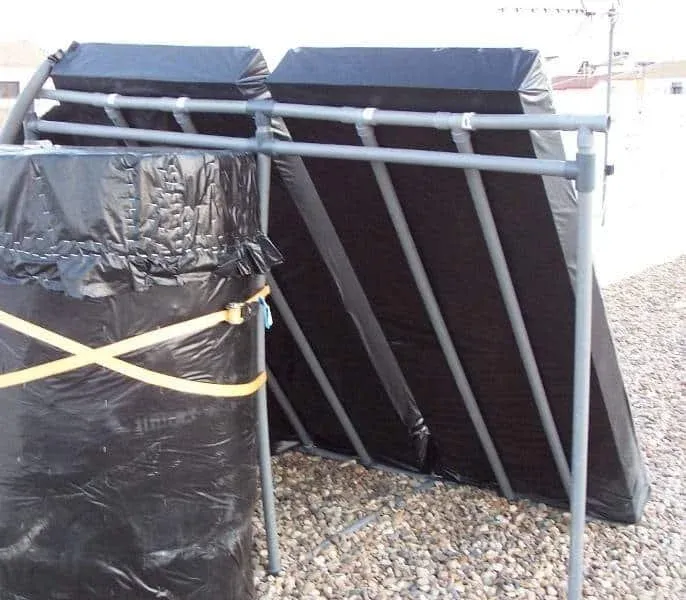

mi primer calentador solar de agua casero de uso diario (vista trasera)
mi primer calentador solar de agua casero de uso diario (vista trasera)

Equipos termosolares con intercambiadores de calor

Hay muchas más variantes sobre los calentadores solares, con intercambiadores de temperatura, con glicoles caloportadores, con dispositivos varios.
Estas configuraciones traen ventajas y desventajas.
Pero en el mejor de los casos cualquier tipo de intercambiador perderá rendimiento.
Yo lo voy a hacer con agua y colector y acumulador directamente con el mismo agua, sin intercambiadores.

Quizás en el futuro me lo plantee, pero ahora mismo la configuración simple y básica funciona muy bien.

Contenido del proyecto y construcción

A partir de aquí necesitas seguir los siguientes artículos por cada enlace, estando estos segmentados por cada parte del calentador.

Caja

{link_title}

Colector solar

{link_title}
{link_title}

Depósito

{link_title}
{link_title}

Bomba de circulación o recirculación

{link_title}

Documento creado por Pedro Reina Rojas
