Tipos de instalaciones de calentador solar con calentadores auxiliares

image-cover

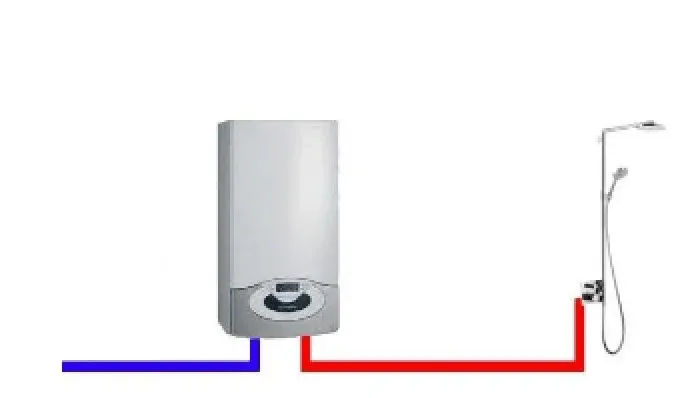

Instalación básica de un calentador de gas o electrico en casa

Esta es la instalación de casa sin modificar.
Lo voy a explicar gráficamente.
Esta es la típica instalación para consumir el agua calentada por un calentador auxiliar (de gas o electricidad)

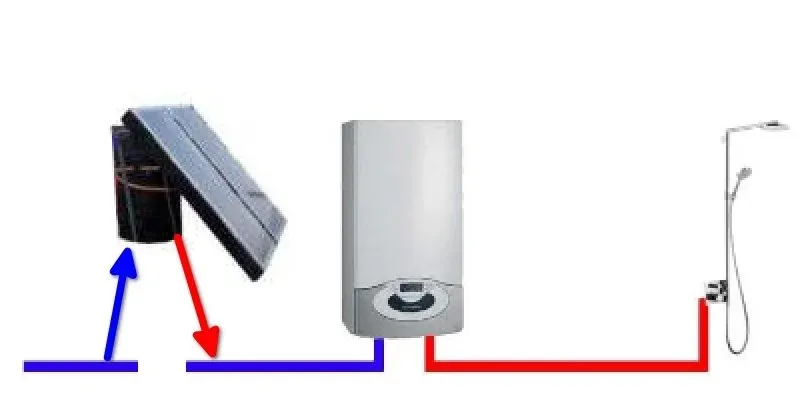

Instalando calentador solar antes del calentador auxiliar
Instalando calentador solar antes del calentador auxiliar

Instalación básica de calentador solar en casa junto a un calentador auxiliar

Esta instalación hace pasar el agua solar (la que viene caliente de la instalación ACS) por el calentador.
Realmente te da la posibilidad de aumentar la temperatura del agua que ya viene caliente o templada del depósito solar.
Es una muy buena opción cuando hay poco sol o en un periodo de escasez de radiación solar.
El inconveniente en este tipo de instalalación es que los calentadores de gas tienen un serpentín muy estrecho, y esto puede reducir la presión y el caudal de nuestro depósito si carece de buena presión o es un depósito de inercia/gravedad.

Esta instalación no debe aplicarse en un calentador electrico, o por lo menos no sería lógico desde el punto de vista funcional ya que un calentador eléctrico no es un calentador de paso.
No obstante, un calentador electríco SÍ puede beneficiarse de una entrada de agua cálida, y obtener así un beneficio directo al no tener que calentar la nueva entrada de agua, pero esto sería obviamente un punto de vista totalmente diferente.

Instalando calentador solar antes del calentador auxiliar
Instalando calentador solar antes del calentador auxiliar

Instalación del calentador solar con calentador auxiliar y válvula de derivación de 3 vías

Conexión del calentador solar, con una llave de 3 vías para conmutar el paso al calentador o directo a los grifos.

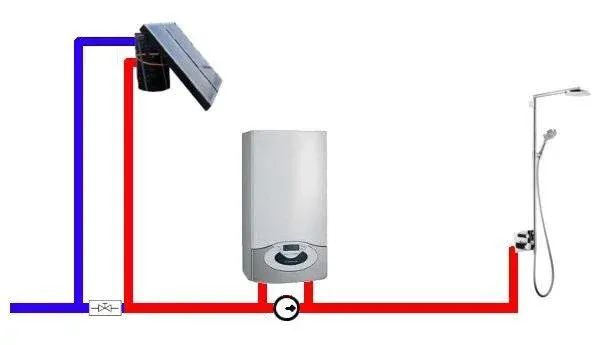

Conexión del calentador solar con derivación al calentador de gas
Conexión del calentador solar con derivación al calentador de gas

Es una muy buena opción de instalación simplificada.
Podemos usar esta llave de 3 vías para conmutar y para anular temporalmente el calentador (para días soleados), o podemos hacer que la llave haga pasar el agua solar por el calentador (cuando el agua solar solo es templada o fría)
Sería ideal domotizar esta conmutación.
Si no podemos conseguir la llave de 3 vías, también lo podemos montar con 2 llaves de paso normales, abriendo y cerrando cada una según sea el caso del uso deseado. (Como se describe en el siguiente título)

Esta instalación si puede aplicarse perfectamente con un calentador de agua eléctrico con la misma funcionalidad.

Instalación del calentador solar con calentador auxiliar y válvulas de 2 vías

Tiene la misma funcionalidad que el anterior caso, pero usando llaves de paso normales en lugar de válvulas de 3 vías.

La llave "S" representa la llave de paso para el agua que viene de la instalación solar o Acs. (Salida del depósito)
La llave "C" representa la llave de paso de la salida del calentador.
La llave "B1" representa la llave de paso que hace de bypass o puente para comunicar o aislar la instalación térmica solar con la casa
La llave "B2 representa la llave de paso que hace de bypass o puente para comunicar o aislar el calentador auxiliar con la casa

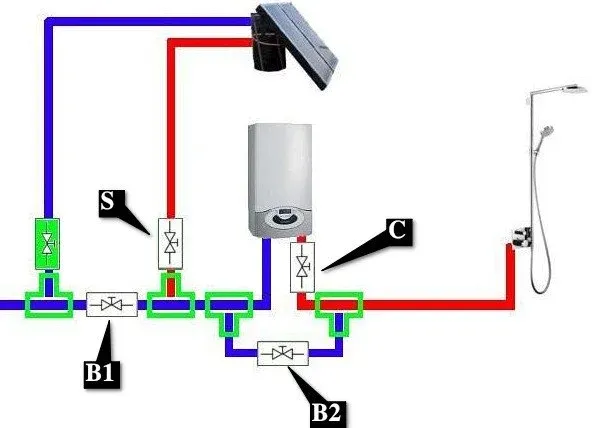

Conexión del calentador solar con calentador de gas usando llaves de paso
Conexión del calentador solar con calentador de gas usando llaves de paso

La llave de bypass o puente se usará para facilitar al agua el paso directo sin pasar por el calentador auxiliar.

Explicación rápida y sencilla.

Configuración del calentador solar en verano o con depósito de agua normalmente caliente

Estamos en pleno verano donde no necesitamos en absoluto el uso del calentador auxiliar.
Llaves abiertas: S, B2.

Esta combinación hace que el suministro de agua caliente llegue directamente del depósito del calentador solar, sin entrar ni salir del calentador auxiliar.

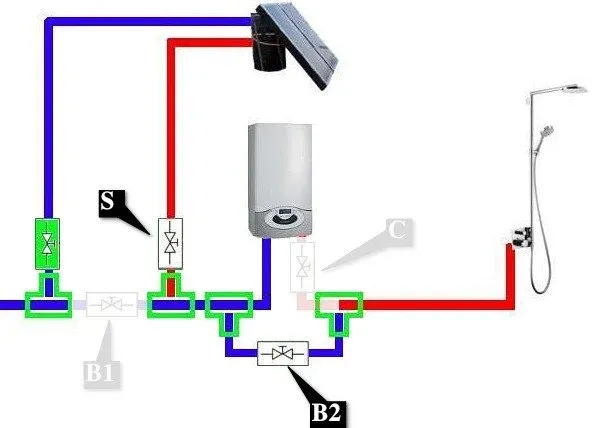

Conexión del calentador solar en configuración de verano o con depósito normalmente caliente
Conexión del calentador solar en configuración de verano o con depósito normalmente caliente

Configuración del calentador solar en invierno o con depósito de agua normalmente fría

Nuestra instalación solar no contiene agua caliente, bien porque está parada, en obras, o simplemente un temporal no ha contribuido a ello.
Cerramos llave S, abrimos llave C, y cerramos llabe B.
Con esta combinación de llaves hacemos que el suministro de agua caliente sea circulado solo y exclusivamente por el calentador auxiliar.

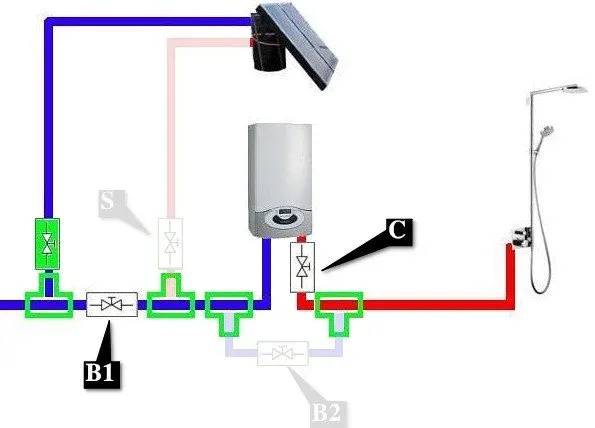

Conexión del calentador solar en configuración de invierno o con depósito normalmente frío
Conexión del calentador solar en configuración de invierno o con depósito normalmente frío

Configuración del calentador solar con depósito de agua templada

Estamos en una situación en la que el agua del depósito de la instalación solar está caliente, pero no lo suficientemente caliente para nuestro punto de confort.
Esta situación puede darse perfectamente en algunos días de temporales o finales de invierno o principios de primavera.
Abrimos llave S y C, pero cerramos llave B.

Esta combinación tan peculiar hace que el suministro de agua caliente provenga del depósito del calentador solar, entre en el calentador auxiliar, y de esa forma combinada llegue a nuestros grifos.
O dicho de ora manera, es una configuración mixta donde el agua se calienta 2 veces, por el sol, y por la energía auxiliar.

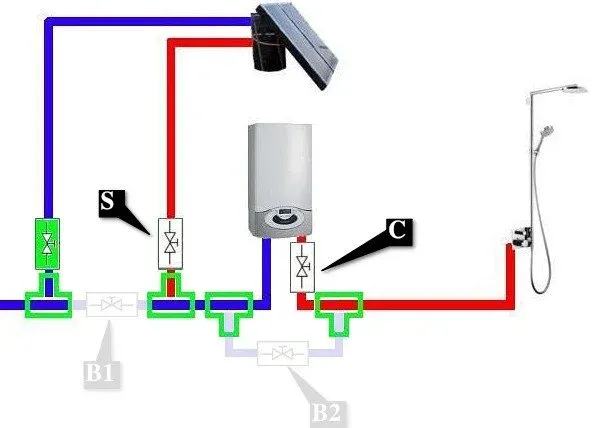

Conexión del calentador solar en configuración de primavera o con depósito normalmente templado
Conexión del calentador solar en configuración de primavera o con depósito normalmente templado

Documento creado por Pedro Reina Rojas
4 de marzo de 2021
