Construir caja para el colector solar casero modelo 1

image-cover

Vamos a construir fácilmente una caja colectora solar de colector plano.

Aunque es importante hacerlo bien, y cuidar bien el aislamiento, no es el componente más importante del sistema entero.
Si la circulación de agua es buena y circula cuando debe, y el depósito acumula y conserva bien la energía, el colector por regular que sea, será bien aprovechado.

Para fabricar nuestro colector casero, necesitamos saber, que consta de las siguientes partes:

  1. Caja exterior
  2. Aislamiento interior
  3. Apoyo para el colector
  4. Absorvedor
  5. Colector
  6. Pintura para el absorvedor
  7. Aireación de la caja
  8. Pantalla de cristal vidrio o policarbonato

Exterior de la caja colectora solar

La caja debe ser por necesidad, ligeramente más grande que el colector solar.
Lo lógico es hacer primero la caja y luego el colector a medida.
Pero si ya has hecho el colector, debes hacer la caja a medida en que el colector quede dentro, y sus terminales salgan fuera de la caja. O puedan prolongarse para salir de ella.

No voy a extenderme en los detalles de como montar una caja, porque estoy no es una web de bricolaje.
Es muy sencillo, es como si quisiéramos montar un armario poco profundo y sin puertas.
Mi caja es de madera de pino, y la barnizaré con barniz especial de embarcación (proporciona garantía de cobertura por 10 años)
La profundidad será la justa para introducir dentro el material aislante y el colector de cobre.

Y el fondo de la caja la podemos tapar con otra madera, o simplemente con 1 o varias chapas de madera de esas que se usan en armarios.
Lo que buscamos con tapar la parte trasera, es nada más para que el material aislante no quede expuesto directamente a la intemperie (sol y humedad).

Yo he usado escuadras internas bastante grandes, para que la caja sea solida.
Si usas escuadras interiores, has de considerar la posición de las mismas, que luego no ocupe el lugar donde las barras del colector necesitan salir.

Caja y colector solar
Caja y colector solar

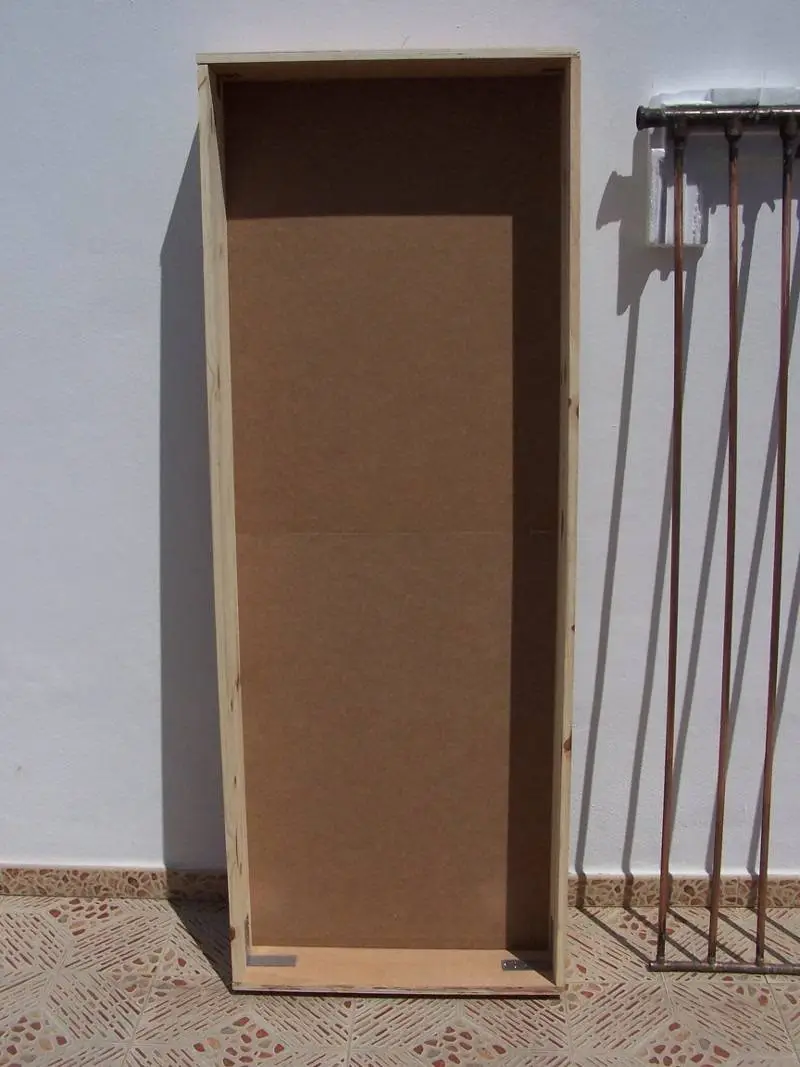

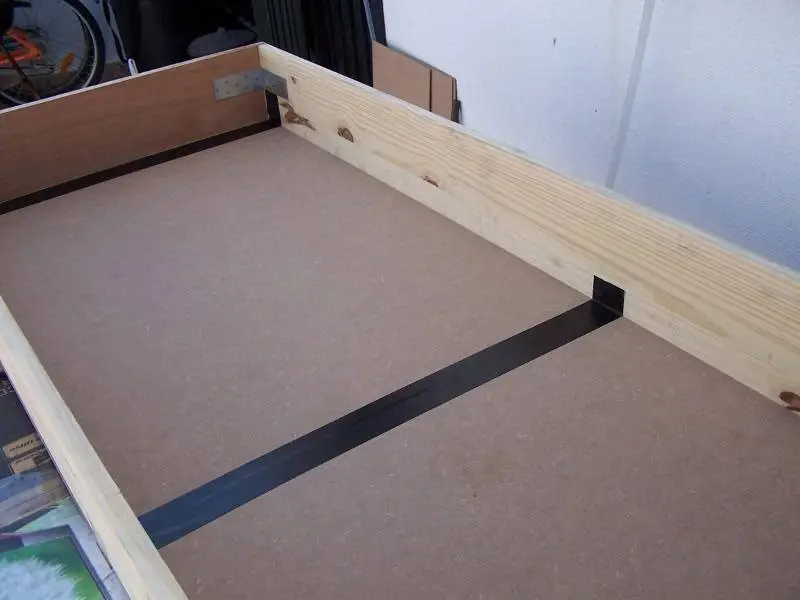

Caja vacía pra el colector solar
Caja vacía pra el colector solar

Aislamiento interior en la caja del colector plano

Puedes usar cualquier cosa, que no sea especialmente inflamable.
Entre las cosas que puedes meter, el cartón es bastante viable.
El cartón no es anti inflamable, pero aguanta muy bien la calor, no prenderá fuego si no hay un fuego dentro.

No es imprescindible un material concreto, si no disponemos de materiales de buena calidad podemos hacer la caja más profunda para dar cabida a más grosor de materiales aislantes.
Osea, que si no podemos poner calidad, pondremos cantidad, para conseguir al fin y al cabo lo mismo :-p

Yo he puesto como primera capa, un poco de poliestireno expandido, el típico corcho blanco.
Si os fijáis en la foto, primero he puesto unas escuadras pequeñitas que será el apoyo del colector.
El poliestireno es de 4mm, y lo he pegado con cola blanca de carpintero.
Y queda así de mono:

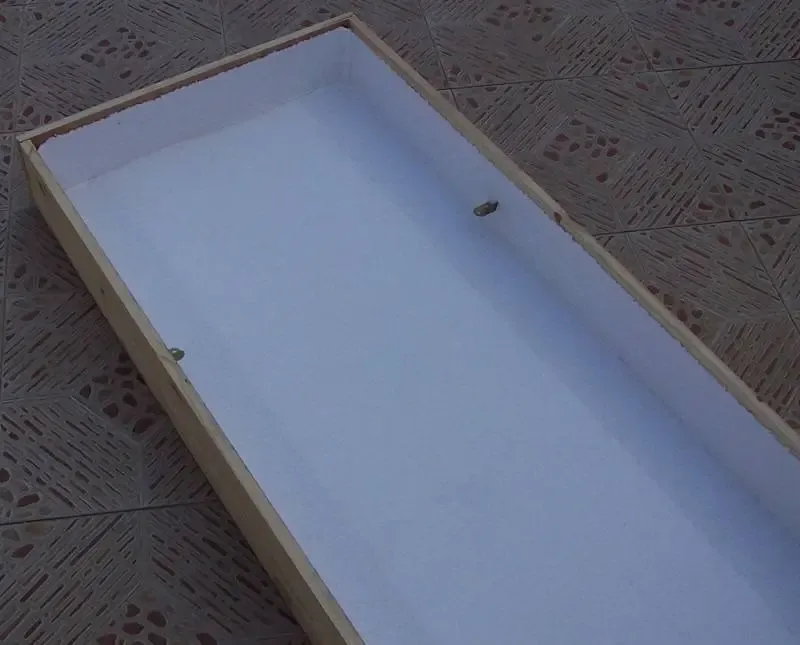

Caja vacía con el poliestireno para el colector solar
Caja vacía con el poliestireno para el colector solar

Encima del poliestireno, he puesto varias capas de papel de aluminio pegadas con la misma cola blanca de antes.
El aluminio aunque es conductor de temperatura, aquí nos sirve de apantallamiento, y no nos va a conducir la temperatura hacia dentro porque se encuentra con el aislamiento.
Se puede poner o no, cada uno puede hacerlo a su propio criterio.

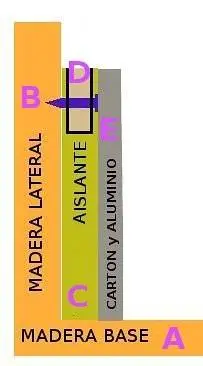

Aislante lateral para la caja del colector
Aislante lateral para la caja del colector

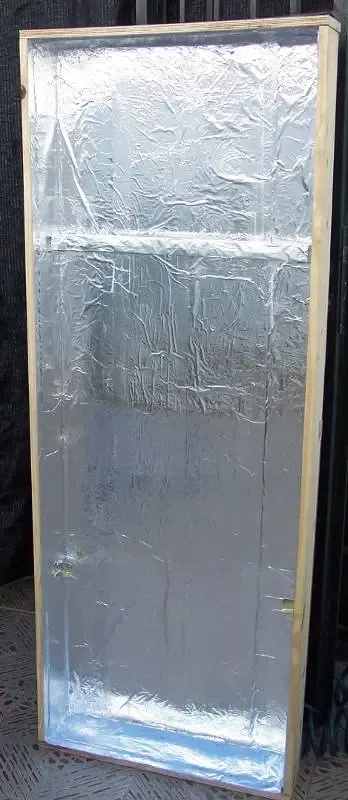

Caja vacia con papel aluminio para el colector
Caja vacia con papel aluminio para el colector

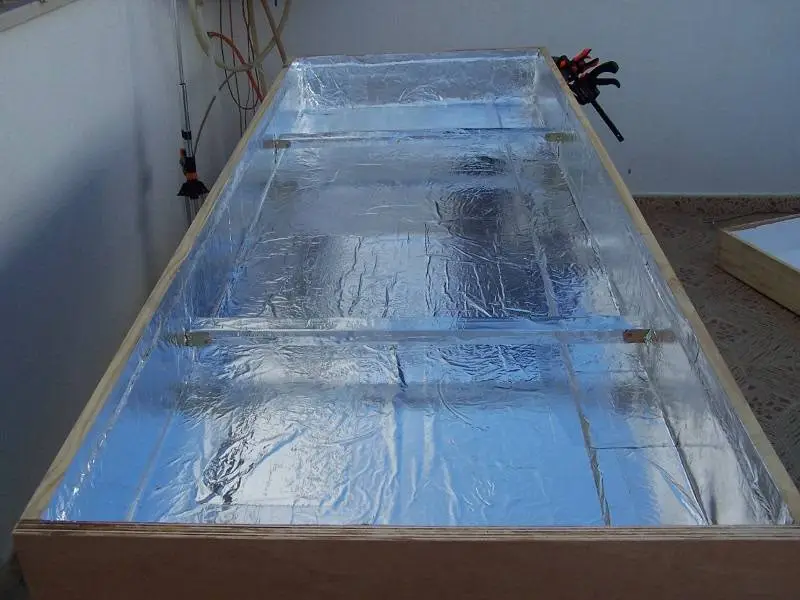

Caja vacia con poliestireno papel aluminio y montante para el colector
Caja vacia con poliestireno papel aluminio y montante para el colector

Aquí tengo la caja tumbada, y he puesto ya el soporte para el colector.
El soporte son 2 barras de madera transversales.
No hace falta la fuerza bruta, unos palos con unas escuadras pequeñas. (las escuadras ya las puse antes)

Y aquí ya termino con el aislamiento interior.

Espuma de poliurentano, cuidadito con la espuma, que se hincha más de lo que parece.
Ir poniendo poco a poco pegotes, esperamos varios minutos y seguimos rellenando.
Al final tendremos una colección de bultos y montañas. Recortaremos todo lo que sobresale para dejar un bonito colchón.

Tened en cuenta de si el espacio es muy grande y fondoso, gastaremos mucha más espuma.
Yo gasté más espuma de la esperada, debería de haber hecho la caja menos profunda.

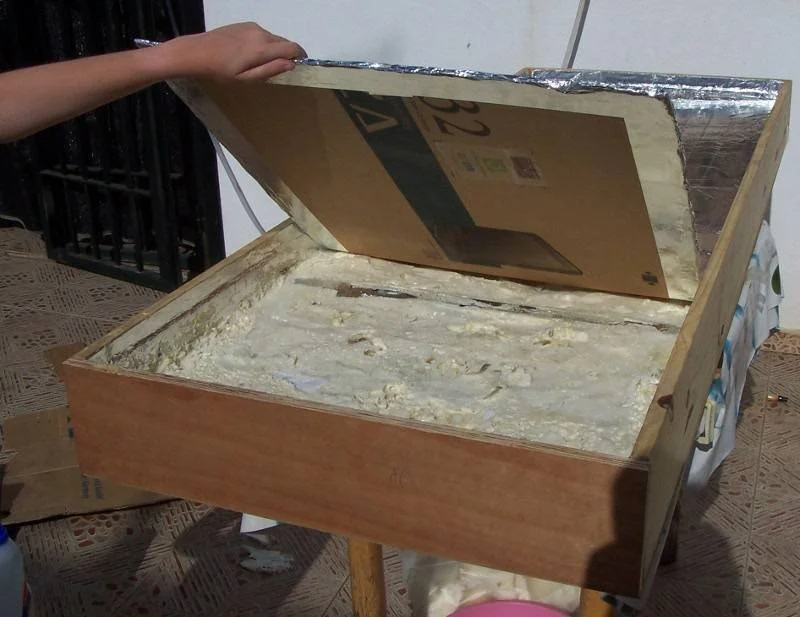

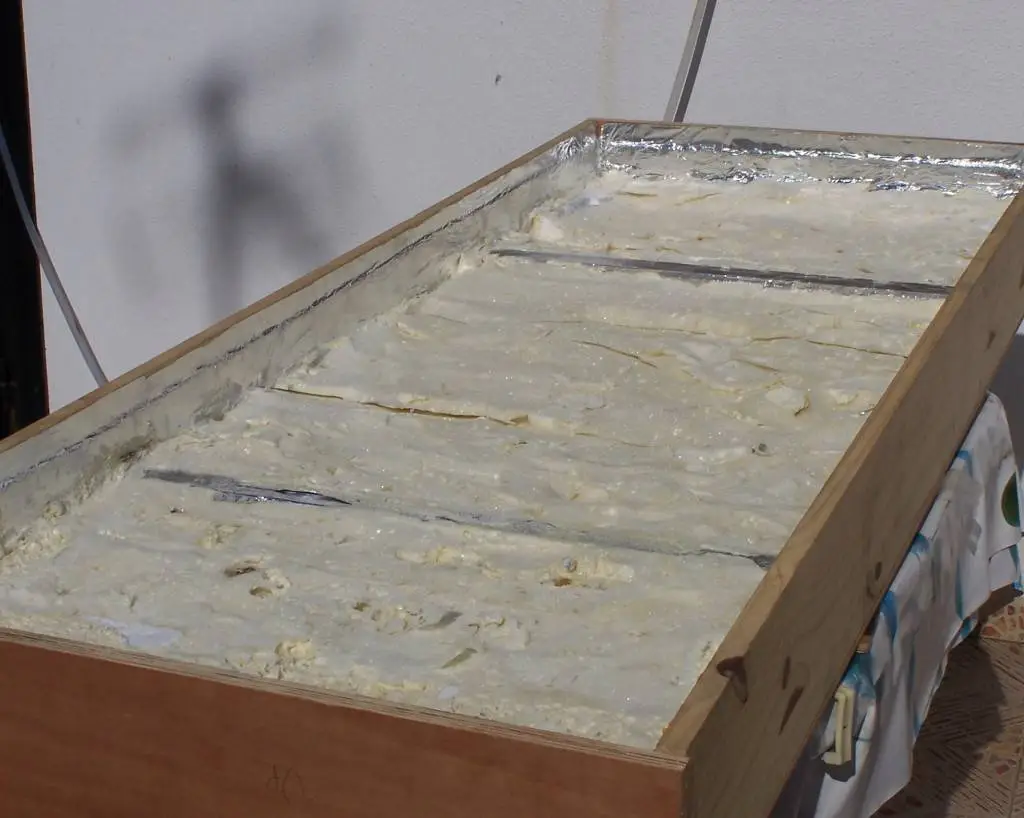

Caja con espuma de poliuretano
Caja con espuma de poliuretano

Absorvedor para el colector solar

No me voy a parar ahora para explicar para que sirve al absorvedor.
Lo construimos y seguimos.

Lo podemos hacer de chapa, aluminio, cualquier cosa que atrape y conduzca bien la temperatura.
Yo no tenía acceso a casi nada, y me lo construí con una lámina de cartón, y forrado con papel de aluminio.

Caja con absorbedor de papel de aluminio sobre poliuretano expandido
Caja con absorbedor de papel de aluminio sobre poliuretano expandido

Fijaos que el absorvedor me tapa el soporte que hice para el colector.
No importa, porque tanto el colector como el absorvedor irá fijado a ese soporte.
Eso sí, mejor hacer unas marquitas con lápiz o rotulado, para cuando vayas a atornillas las cosas sepamos donde quedan las barras.
Y esto queda tal que así.

colector solar y absorvedor instalado en la caja
colector solar y absorvedor instalado en la caja

Instalación del colector en la caja
El colector, que es mi , constituido de barras soldadas, o una manguera en espiral, lo que sea, irá fijado el absorvedor.
Así queda el colector montado, sólo falta un poco de pintura y la pantalla.

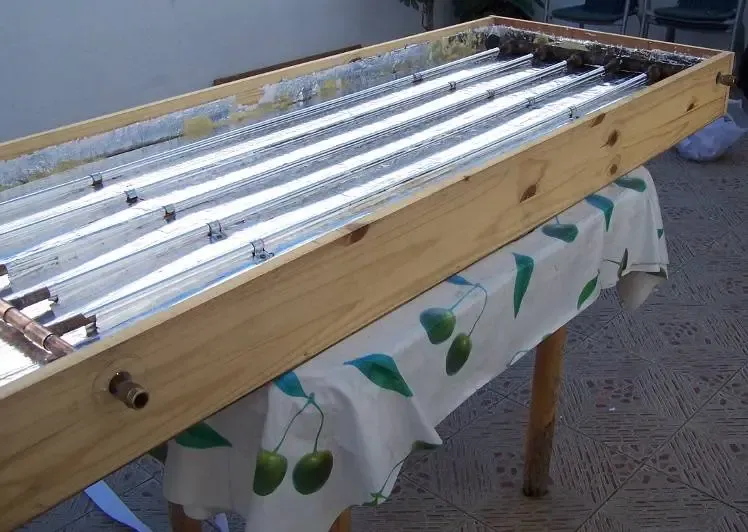

Tubos de cobre con absorvedor y amarrados al soporte
Tubos de cobre con absorvedor y amarrados al soporte

Las barras del colector, por donde pasa el agua, y el absorvedor, necesitan estar muy muy en contacto.

¿Recordais cuando estamos invierno en la cama, y ponemos los pies en esas bolsas de goma forradas con terciopelo llenas de agua caliente, aprietas contra la bolsa para sentir más de cerca el calor? pues eso.
Si esas bolsas fueran de aluminio en lugar de goma con terciopelo, ni siquiera podríamos apoyar los pies encima.

De este contacto y sus materiales depende mucho que el calor se note mucho y rápido en los tubos de cobre, y el rendimiento de la caja colectora solar sea bien eficiente.
Que sea casero, no quita que lo hagamos bien.

Un buen truco para que los tubos (sean de cobre o no), y el absorvedor (preferiblemente este si ha de ser metálico), se abracen bien y se transmitan rápidamente la temperatura, es esto.

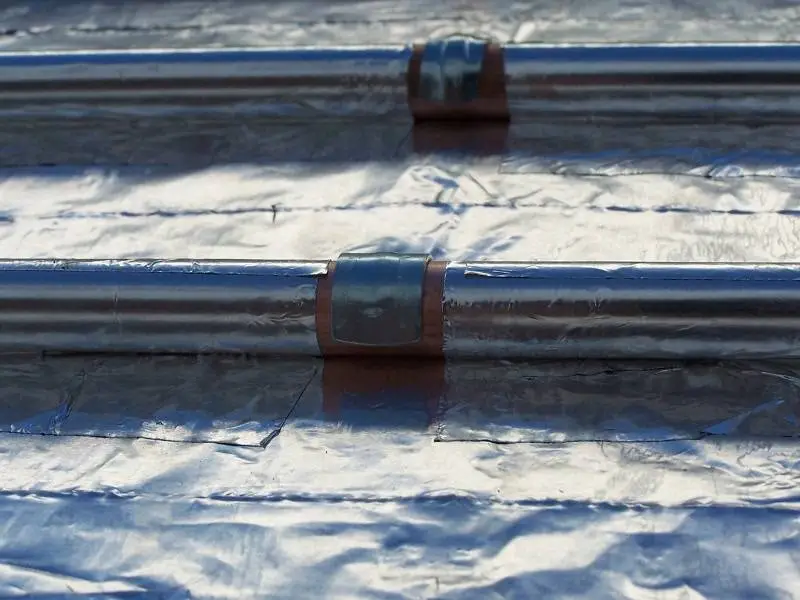

Tubos de cobre con absorvedor y amarrados al soporte
Tubos de cobre con absorvedor y amarrados al soporte

¿Veis como va el tema?
Una imagen vale más que mil palabras.

Abrazado INCORRECTO del aluminio con el tubo de cobre
Abrazado INCORRECTO del aluminio con el tubo de cobre

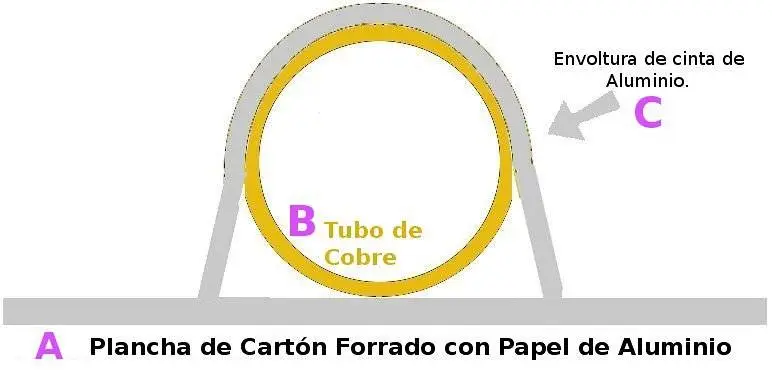

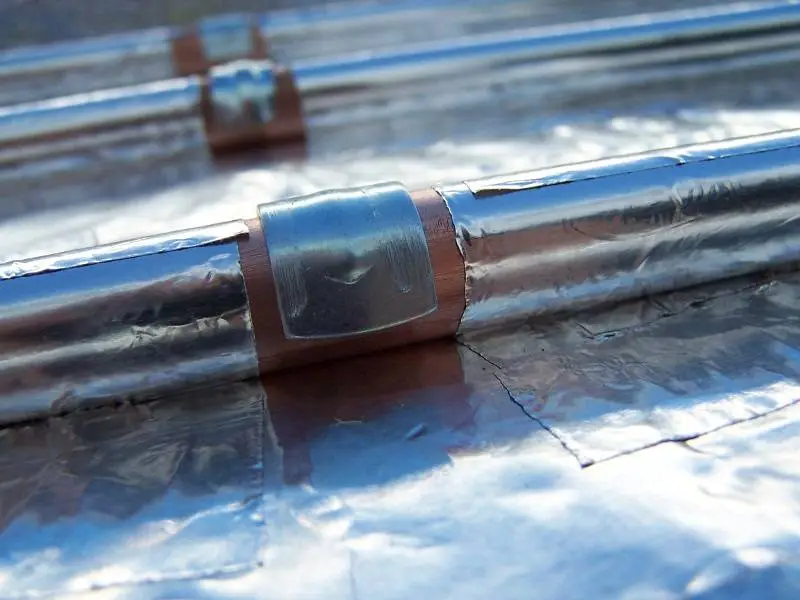

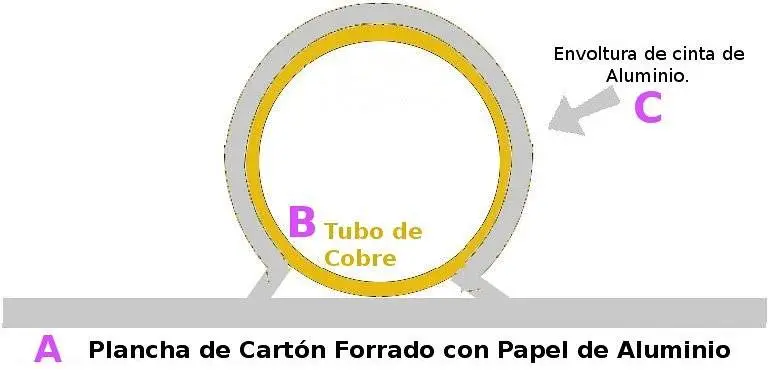

Abrazado correcto del aluminio con el tubo de cobre
Abrazado correcto del aluminio con el tubo de cobre

Estos agarres, típicos para agarrar los tubos en pared, se atornillan a las barras de madera que pusimos antes.
Y el aluminio hace forma de «ohmnio» para ganar más contacto con el tubo.

Forma INCORECTA de unir el tubo de cobre con el absorvedor

Forma CORECTA de unir el tubo de cobre con el absorvedor

He leido que la industria suele soldar los tubos con el absorvedor, incluso con tecnología puntera para hacer dichas soldaduras con ultrasonido.

Puff!!! yo me quedo con la tecnología casera jejejejejeje

Pintura para el absorvedor

Sin misterios.
Pintura negra mate, llámale color ceniza o como quieras, pero nada de pintura brillante.
Preferiblemente

Pintura anticalórica

La pintura anticalórica es una pintura especial para soportar altas temperaturas.
Si es pintura en spray, será más fácil aplicarlo.

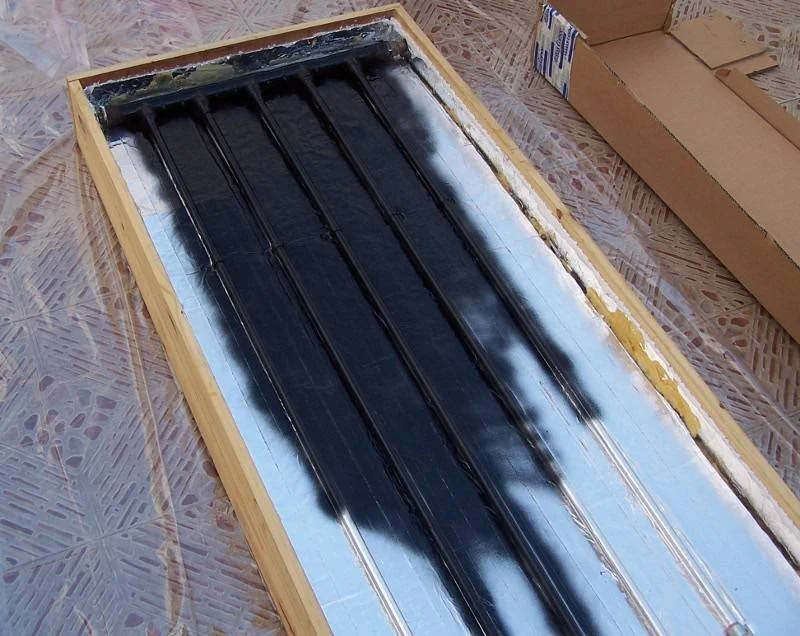

Pintando absorbedor con pintura negra anticalorica
Pintando absorbedor con pintura negra anticalorica

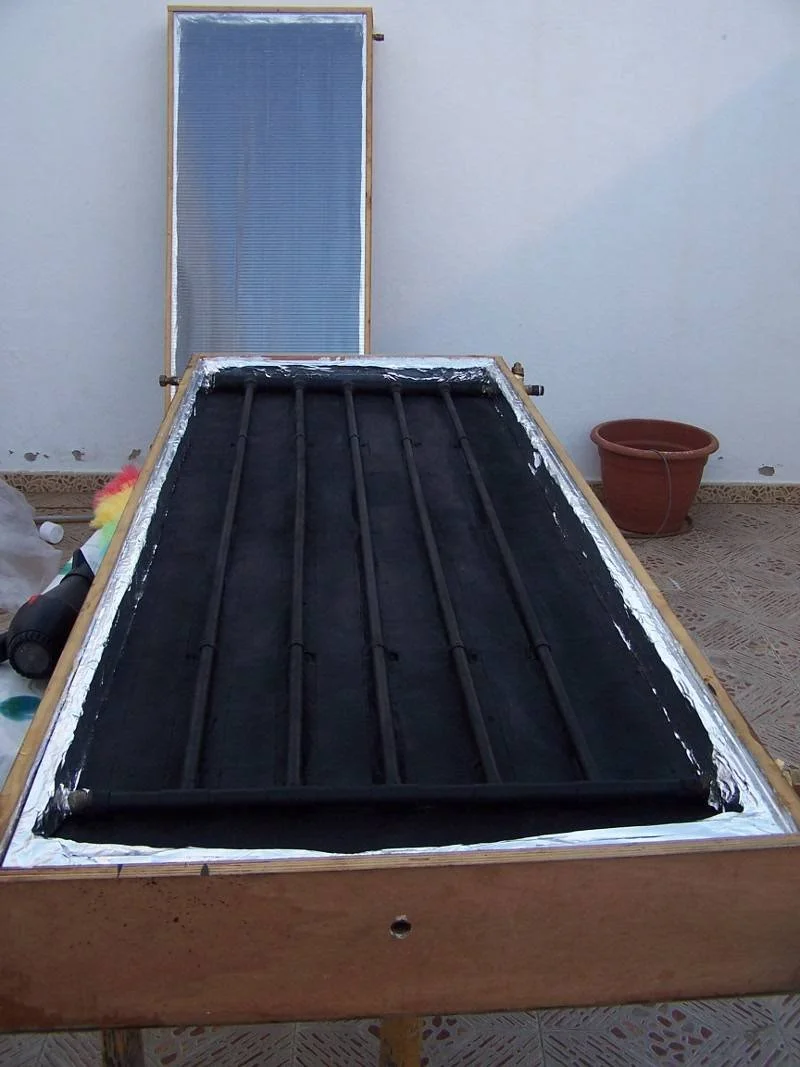

Tal como se muestra en la siguiente foto, así es como queda finalmente todo pintado (solo falta un pequeño remate en el contorno)
También se puede observar en la misma foto, la salida del colector hacia fuera.
La salida de del tubo de cobre en la parte superior tiene una "T" para acoplar en el interior una sonda térmica
La salida de del tubo de cobre en la parte inferior no tiene nada, simplemente su conector roscado.

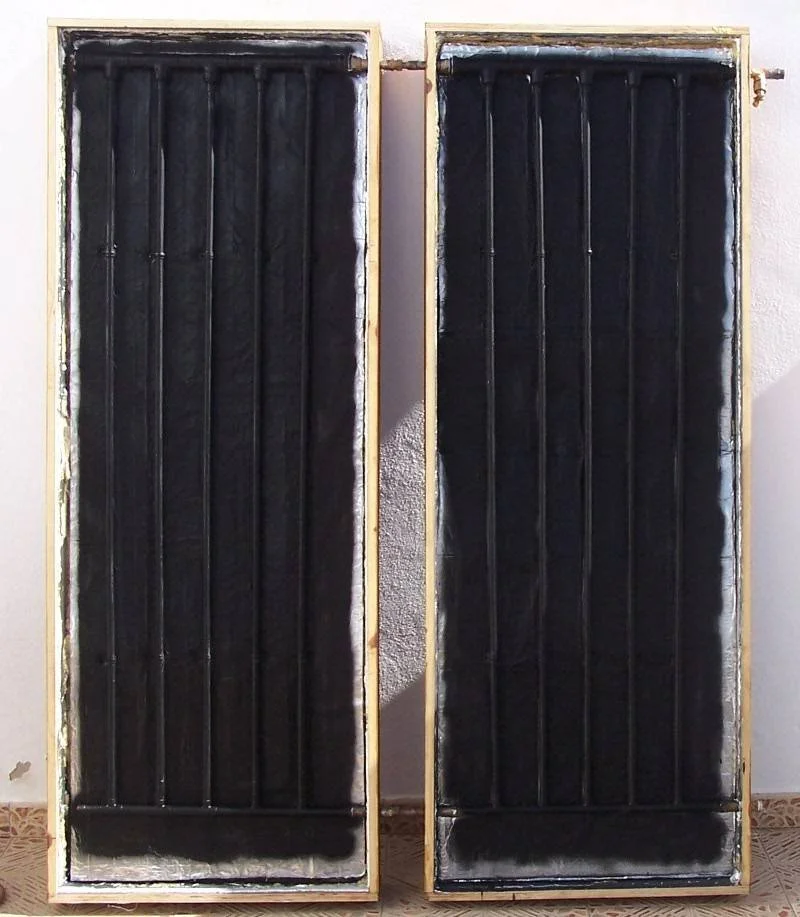

colector solar pintados de negro
colector solar pintados de negro

Aireación en la caja

Es muy importante practicar un pequeño orificio en la parte del suelo de cada caja
En cada una de las cajas, siempre.
Es para evitar el exceso de presión que podría dañar la caja o la pantalla acrílica o de cristal
Una cosa es el efecto invernadero, y otra es que sea totalmente hermético.

Por este agujero saldrá aire muy caliente y agua
El agua será producto de la condensación , y que no nos interesa que permanezca dentro empañando nuestras pantallas

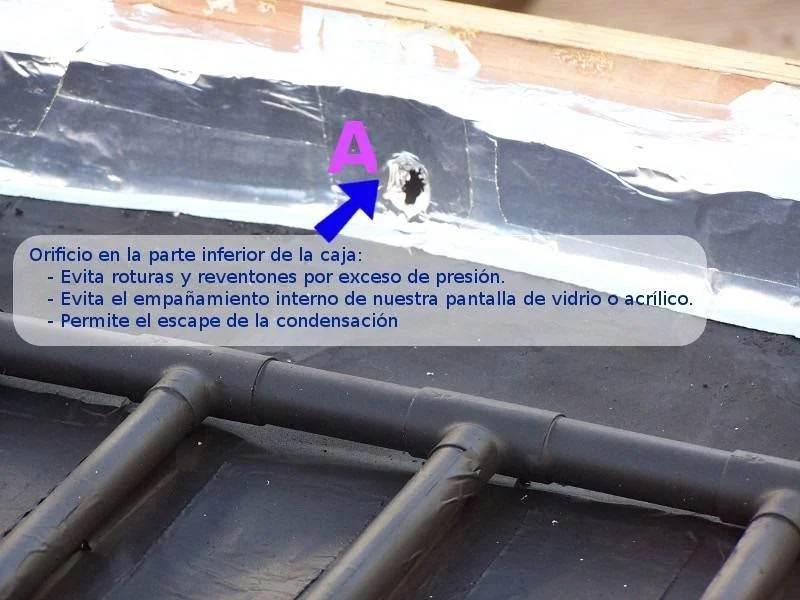

Respiración de la caja colectora solar casera (visto por fuera)
Respiración de la caja colectora solar casera (visto por fuera)
Respiración de la caja colectora solar casera (visto por dentro)
Respiración de la caja colectora solar casera (visto por dentro)

Pantalla de cristal vidrio o policarbonato

En cada lateral interno de la caja, colocamos 1 fino listón clavado con puntillas.
Estos 4 listones serán el apoyo y asentamiento para poner y sellar la pantalla, que cerrará finalmente nuestra caja.

Opcionalmente podemos «vestir» estos listones con algo de aislante, que al mismo tiempo acolche el asentamiento de la pantalla.

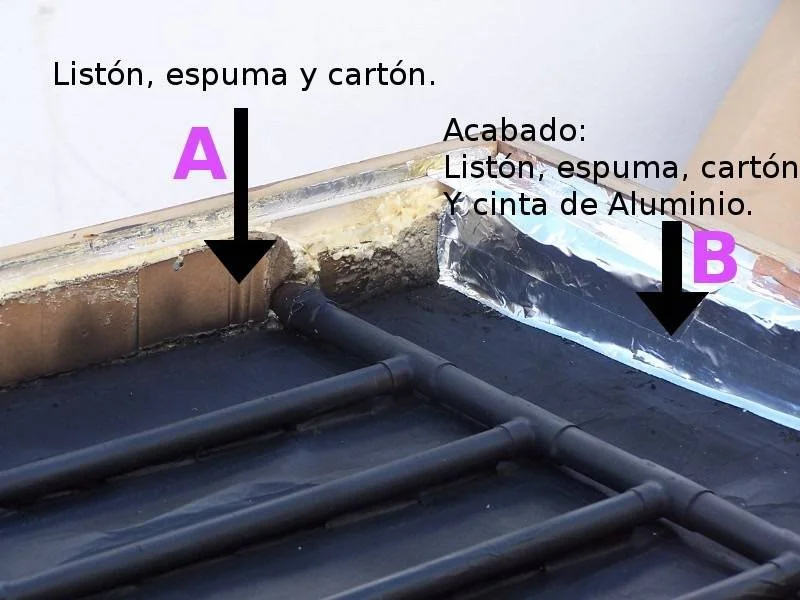

Vista del aislante interior lateral de la caja
Vista del aislante interior lateral de la caja

Pantalla de cristal vidrio o policarbonato

La pantalla o tapa transparente que permitirá la entrada de radiación solar, y al mismo tiempo impedirá la salida de calor (efecto invernadero), puede ser de cristal o acrílico.

Yo he preferido usar el policarbonato alveolar, por 4 razones:

CAJAS COLECTORAS ACABADAS

Sólo falta sellar con silicona y hacer un marquito exterior con adhesivo de aluminio.

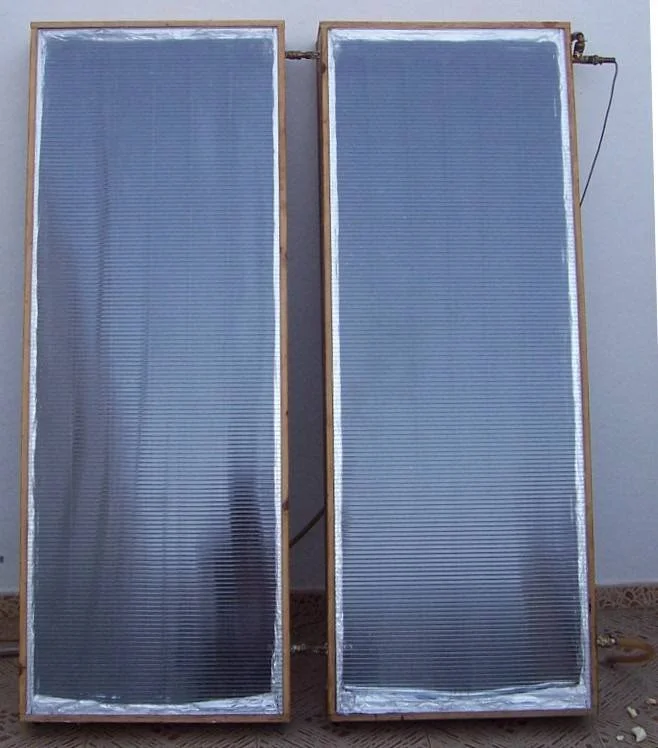

Colectores solares caseros terminados
Colectores solares caseros terminados

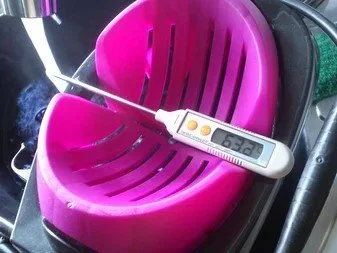

Probando el rendimiento de mi caja colectora solar casera

Bueno probando…. un previo con la caja abierta y sin circular agua…
Que llegue casi a 100 grados en muy poco tiempo, ya es un buen indicio.

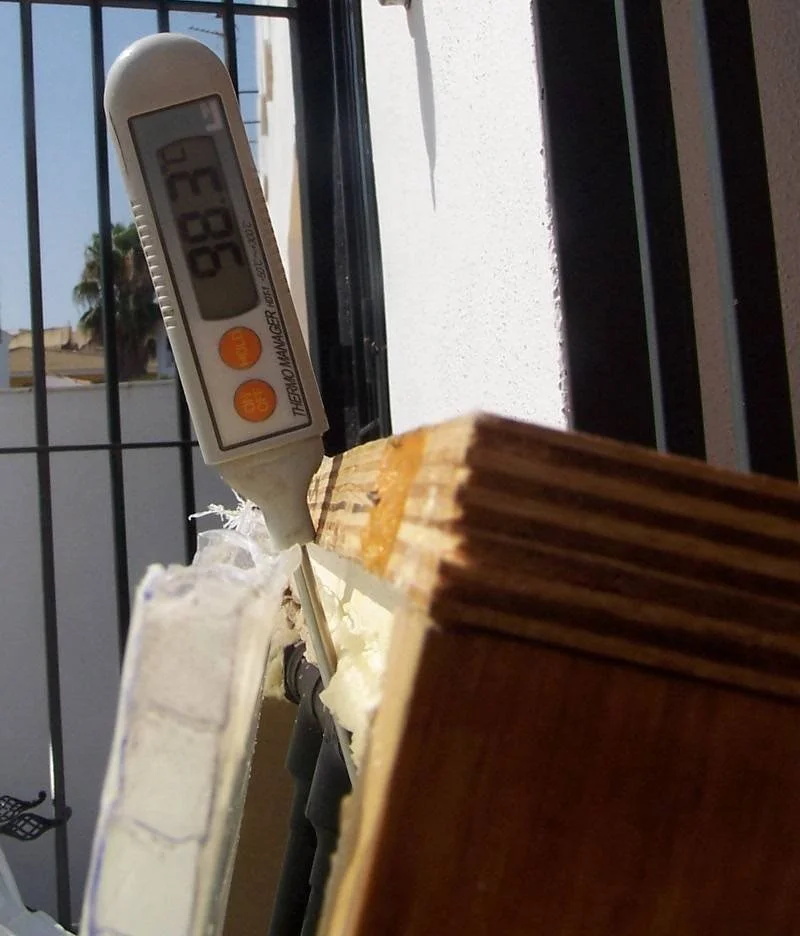

Test previo del funcionamiento de la caja colectora solar casera
Test previo del funcionamiento de la caja colectora solar casera
Soporte casero para colector solar
Soporte casero para colector solar

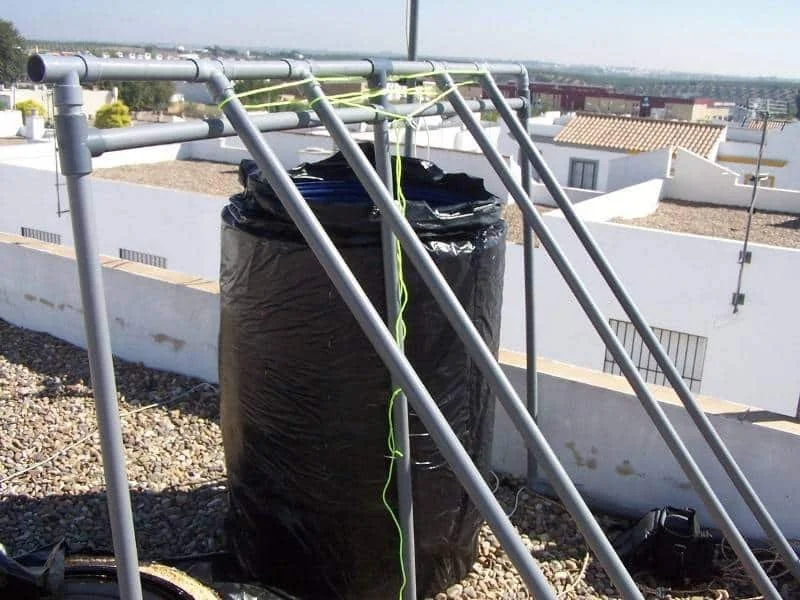

Sugerencia de soporte para los colectores

Si vamos a instalar los colectores sobre superficie plana, no necesitamos una estructura tan compleja y cara como el aluminio
Yo he construido caseramente un soporte basado en tubos de pvc.
Jugando con uniones a base de "Tes" y codos, montaremos una estructura solida.
Tendremos que considerar agarrarlo de alguna manera segura al suelo , y las placas también deberan sujetarse de alguna manera a la estructura.

Es importante practicar en los tubos de pvc varios agujeros en el lugar donde no le pueda entrar el agua de la lluvia.
El motivo de aplicar estos agujeros es permitir salir y entrar el aire libremente, para que el aire caliente del interior no nos deforme la estructura.

Soporte casero para colector solar
Soporte casero para colector solar
Soporte casero para colector solar
Soporte casero para colector solar

Documento creado por Pedro Reina Rojas
10 de marzo de 2013
