Construir colector solar casero modelo 1

image-cover

Construcción de las barras del colector casero

La construcción de las barras del colector casero es algo bastante entretenido, y bastante sucio.
Pero es lo que nos toca para rellenar nuestra caja colectora solar.

En mi caso, el interior de mi colector solar casero está hecho de cobre.
Es lo que yo aconsejo, es la parte más importante de todo el sistema, y será el que transmitir directamente todo el calor al liquido calo-portador (en nuestro caso el agua)

Material necesario para construir tus barras del colector casero

Si te decides por construir las barras del colector casero en cobre, necesitarás:

Es una inversión bastante pequeña que luego podrás guardar para otros propósitos.

Así he construido yo mi colector casero

Yo he hecho 2 colectores de cobre:
Cada colector solar esta formado por 5 barras de cobre de diametro 15, y unos 1,64m de largo aproximadamente, si lo haces de 2metros pues te funcionará muchísimo mejor.
Ambas barras del colector casero están unidas, en la parte superior con TES de 22-laterales y 15-centro.
La unión entre la horizontal y las verticales se realiza con las 5 reducciones de 22 a 15

Unidas en la parte inferior con TES de 18-laterales y 15-centro

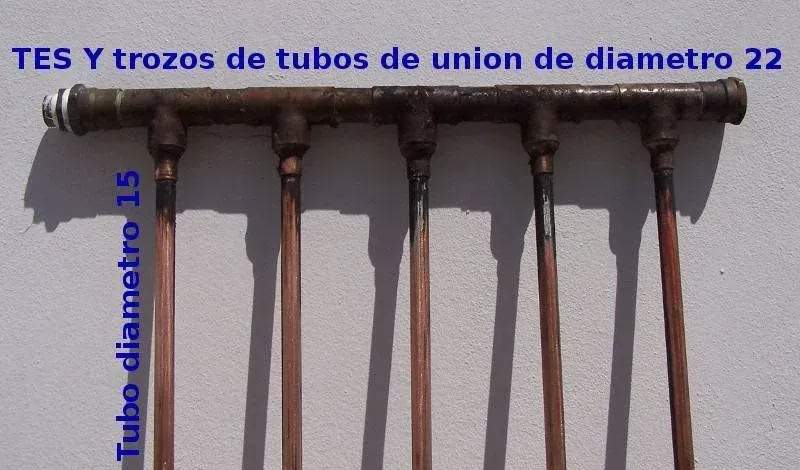

Vista superior de la pareja de barras del colector casero
Vista superior de la pareja de barras del colector casero

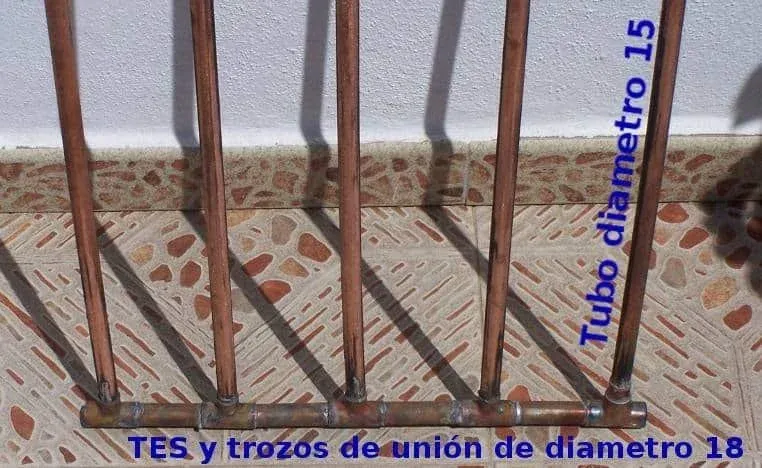

Vista inferior de la pareja de barras del colector casero
Vista inferior de la pareja de barras del colector casero

Quedando cada juego de barras del colector casero montado así:

Vista general de la pareja de barras del colector casero
Vista general de la pareja de barras del colector casero

El motivo de que en la parte superior sea 22-laterales y la inferior 18-laterales no es por nada en concreto.
Se debe a la carencia de piezas concretas, y es lo que he ido «pillando» de un sitio u otro.

Consideraciones finales sobre tamaños y dimensiones

Lo único importante a tener en cuenta es que las barras horizontales donde se unen todas las barras verticales tengan más diámetro. Porque es donde se juntan todas las aguas de las barras verticales.

Digamos que… por así decirlo y para entenderlo rápido, las barras verticales serían como los brazos de un río o ríos pequeños, y las barras horizontales serían el nacimiento y la desembocadura.

No se exactamente cual tamaño es el más ideal, pero está claro que si las barras horizontales son igual o menor tamaño que las verticales estaremos provocando un cuello de botella, como si quisiéramos meter el río Amazonas en una manguera, y si es muy grande no se cual será el aspecto negativo, pero el positivo es que tendrá más superficie de calentamiento.

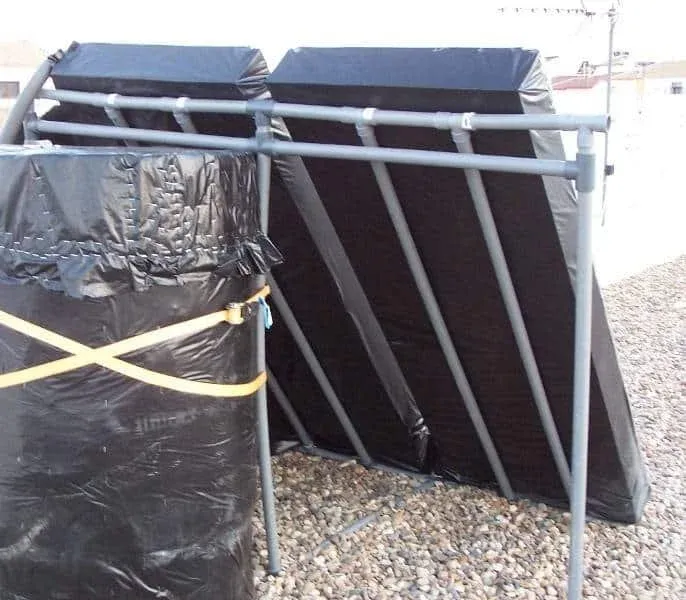

Soporte casero para colector solar
Soporte casero para colector solar

Otros tipos de colectores para ensayos

Como no todas las experiencias son iguales y no nos gusta tirarnos a la piscina con un modelo complejo, podemos practicar con otros modelos.
A fin de descubrir que podemos esperar de nuestro sol y nuestra ubicación.

Modelo serpentín con manguera de riego

Podemos fabricar de forma rápida un serpetín con manguera negra de riego.
Las grandes ventajas de este colector casero basado en plástico, es que es muy barato y muy asequible.

También hemos de considerar las desventajas.
Este diseño de tubo enrollado va a atrapar mucho aire y nos va a costar bastante que el tubo esté totalmente lleno de agua.
Esas bolsas de aire estarán en las curvas superiores de cada vuelta de la manguera.
Nos podemos ayudar con agua a alta presión para arrastrar esas bolsas de aire hacia el exterior.

Si con este colector casero de manguera de plástico conseguimos agua caliente en un tiempo razonable, podemos esperar resultados muy superiores con un colector de cobre.

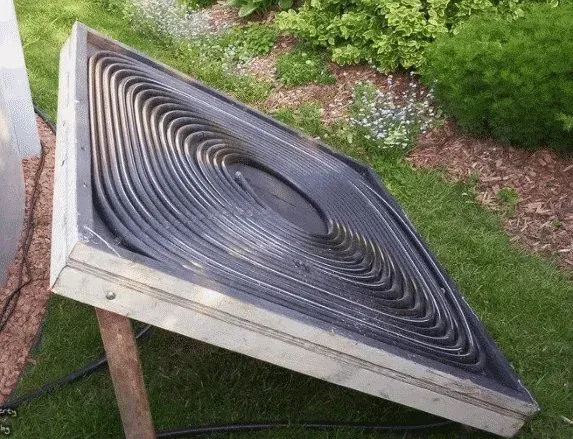

Colector casero hecho con manguera plástica de riego
Colector casero hecho con manguera plástica de riego

Colector de cobre dentro de botellas PET

Este modelo de colector es el primero que yo me fabriqué y me quedé realmente sorprendido.
Así que tuve bastante claro la inversión que iba a hacer construyendo un colector de cobre casero.

Este colector es muy sencillo de fabricar.

La ventaja de este diseño es que el cobre capta la luz a 360º y por ello es que se calienta bastante rápido.
También podemos potenciarlo instalando reflectores en la parte trasera para que la luz hacia el cobre sea aún mayor.
Así que en verano sería un colector muy eficiente.

Las desventajas de este colector de cobre con botellas de Tereftalato de polietileno (PET), es que el plástico se degrada a los pocos meses y pierde transparencia.
En esa degradación natural también sufriría el sellado entre las botellas.
Pero otra gran desventaja es que no es muy eficaz en su efecto invernadero, y así lo notamos cada vez que se tapa el sol.

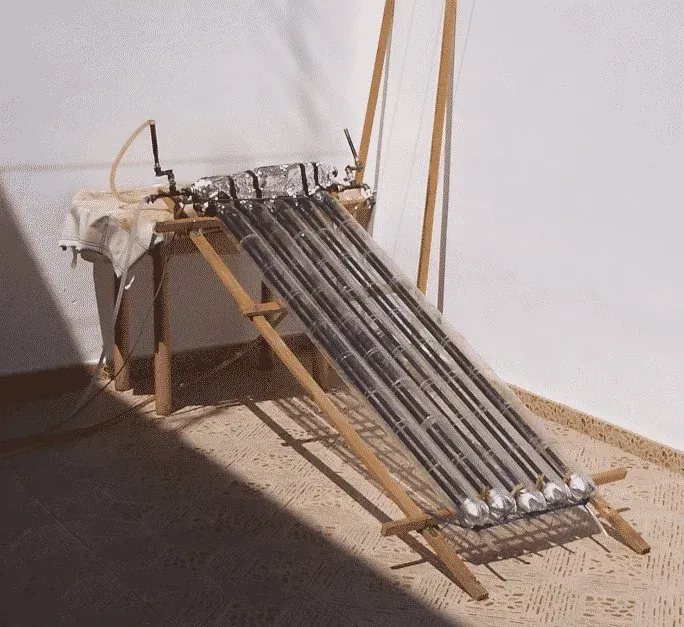

Mi primer colector térmico casero con botellas PET
Mi primer colector térmico casero con botellas PET



Documento creado por Pedro Reina Rojas
28 de febrero de 2021
