Construcción de depósito de agua por gravedad para calentador solar casero

image-cover

El depósito casero que vamos a construir, o por lo menos yo, será de plástico.

Que motivos me lleva a construir mi depósito acumulador en formato plástico

Queda decir, que un depósito de plástico no se puede usar para agua a presión (pero yo no quiero agua a presión)

Donde adquirir un depósito de plástico barato o en desuso

Nos basta con cualquier bidón que se use comúnmente para el transporte de comestibles o líquidos.
En entornos rurales se usan bidones de plástico de varios tamaños.
Los usan para almacenar agua y regar.

Muchos bidones se usan para transportar alimento procesado, como aceitunas, maiz, zanahoria hervida y etc...
Este tipo de bidón para transportes alimentarios, tiene una fecha límite de uso.
Cuando esta fecha excede, las empresas necesitan deshacerse de ellos.
Así que, llegado ese momento, se retira de la circulación.
Lo pueden vender para usos privados, como es el caso de nuestro interés.
Yo conseguí mi bidón de 260 Litros de alguien que los acumulaba para uso privado en un huerto, al módico precio de 10€.

Será muy importante darle varias limpiezas y desinfectar muy bien con desengrasante, lejía y agua caliente, no hay que olvidar que será el agua que saldrá por nuestros grifos y no queremos olores raros.

Aislamiento en nuestro deposito casero

Al igual que la caja, el aislante puede ser de cualquier cosa.
Debemos dotar de varias capas, de los mejores materiales aislantes, o los aislantes más correctos que podamos adquirir.

Para mi deposito casero yo he usado en este orden: (ordenado desde el interior al exterior)

  1. Varias capas de papel de alumino pegado con cola blanca, como barrera térmica.
  2. Trozos recortados de poliestireno expandido, conocido como corcho blanco.Pegados con pequeños pegotes de espuma de poliuretano.Tanto el poliestireno como el poliuretano son muy buenos aislantes,El poliestireno expandido se consigue fácilmente en cajas de descarte en mercados y pescaderías.
  3. Cartón pegado y rellenado con espuma de poliuretano, para dar más grosor al bote.

Consejos en el uso de poliestireno expandido

Consejos en la manipulación de la espuma de poliuretano

El aislamiento paso a paso de forma gráfica

Como dije antes, mi primera capa son varias capas de papel de aluminio.

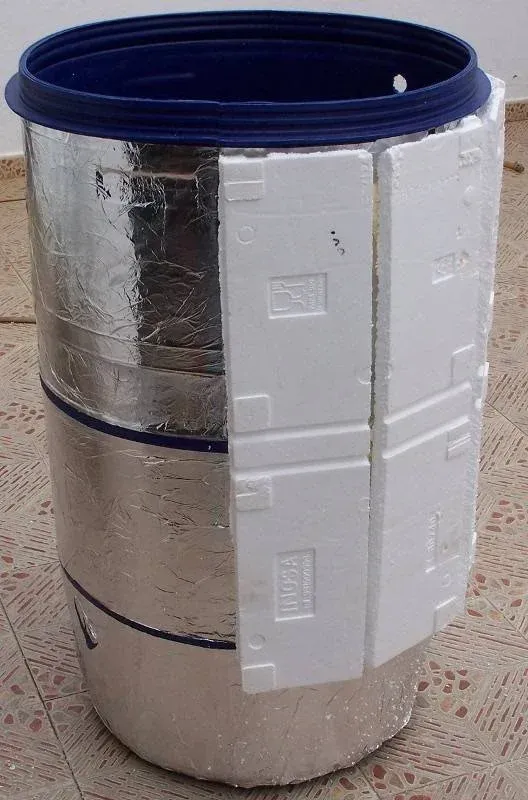

Y sobre este voy aplicando las capas de poliestireno expandido (bastamente conocido como corcho blanco)

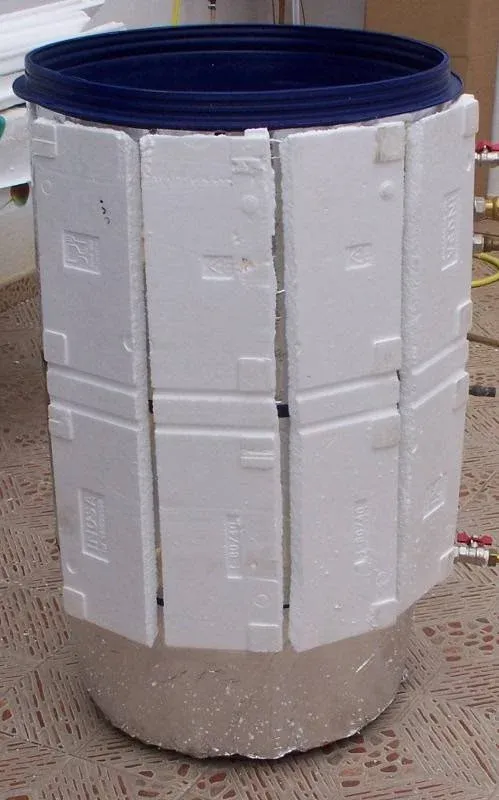

Aislando el deposito casero con planchas de poliestireno expandido en depósito casero de plástico
Aislando el deposito casero con planchas de poliestireno expandido en depósito casero de plástico

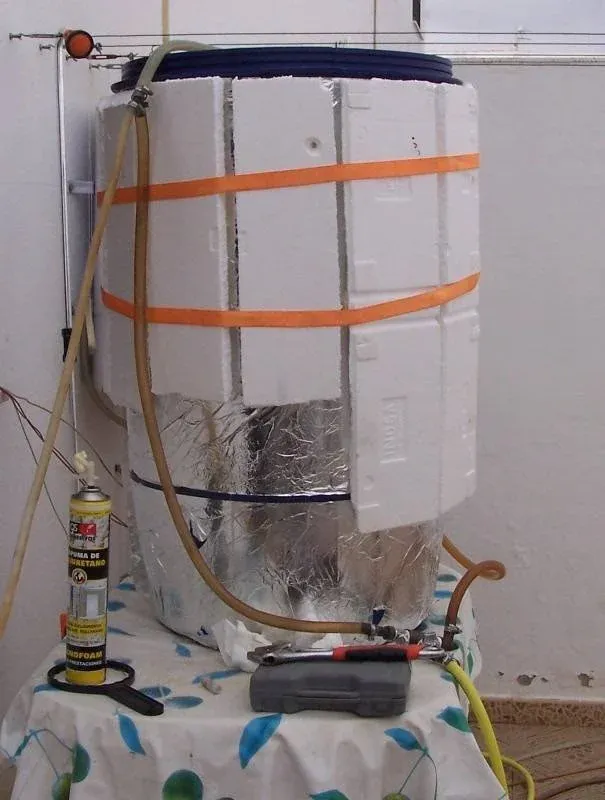

Aislando el deposito casero

El deposito casero con piezas de poliestireno pegadas con espuma de poliuretano, cubrirá la mayor extensión posible del bidón.
Yo he sujetado los corchos con una cinta de carraca.
La espuma hincha y seca rápido, pero no me interesa que me quede muy separado.
La intención de la espuma es hacer de adhesivo, y lo que sobresalga hacia fuera me cubrirá los huecos entre las placas.

Aislando el deposito casero con planchas de poliestireno expandido en depósito casero de plástico
Aislando el deposito casero con planchas de poliestireno expandido en depósito casero de plástico
Aislamiento con planchas de poliestireno expandido en depósito casero de plástico
Aislamiento con planchas de poliestireno expandido en depósito casero de plástico

Una vez acabado el pegado y sellado de las piezas de poliestireno, el resultado debe ser un bote muy bien protegido y muy sólido.
El deposito casero con sellado de los huecos con espuma de poliuretano: (echar 1/3 de lo que creais que se necesita, pues la espuma se hincha mucho al paso de las horas)

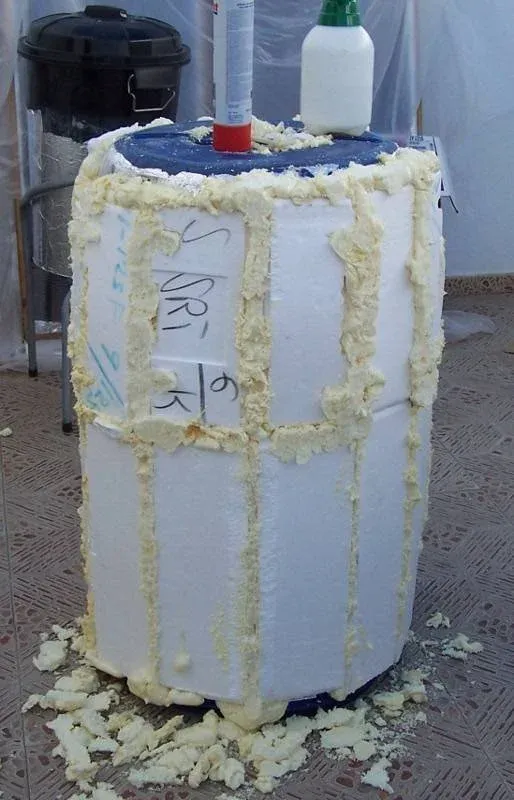

Sellando el depósito de agua casero de plástico con espuma de poliuretano
Sellando el depósito de agua casero de plástico con espuma de poliuretano

Mi última capa es cartón, para abrigar todo el montaje del depósito casero.
Aquí doy el último toque con la espuma, rellenando entre las placas de corcho, y pegando el cartón.

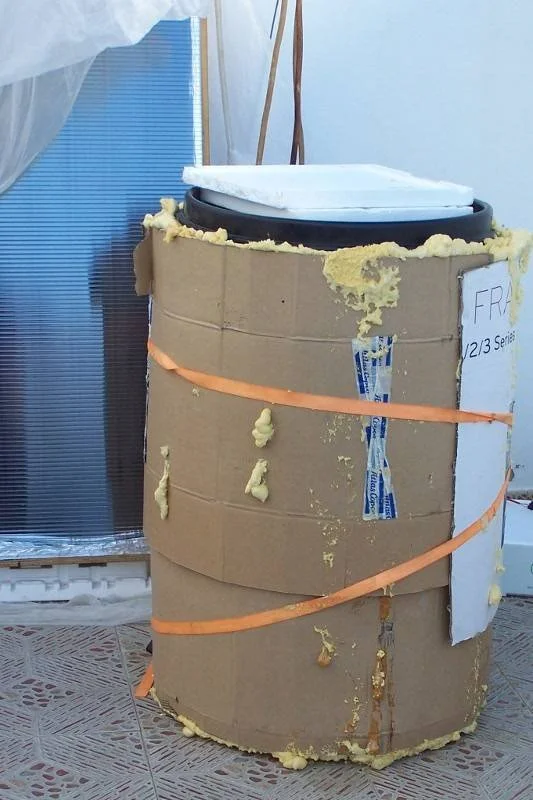

Aislando el depósito de agua casero con cartón
Aislando el depósito de agua casero con cartón

Se puede practicar algunos agujeros en el cartón, para hacer relleno y no dejar aire entre el cartón y el interior.
Más que nada, para que el cartón forme parte del cuerpo, y no queden bultos maleables.

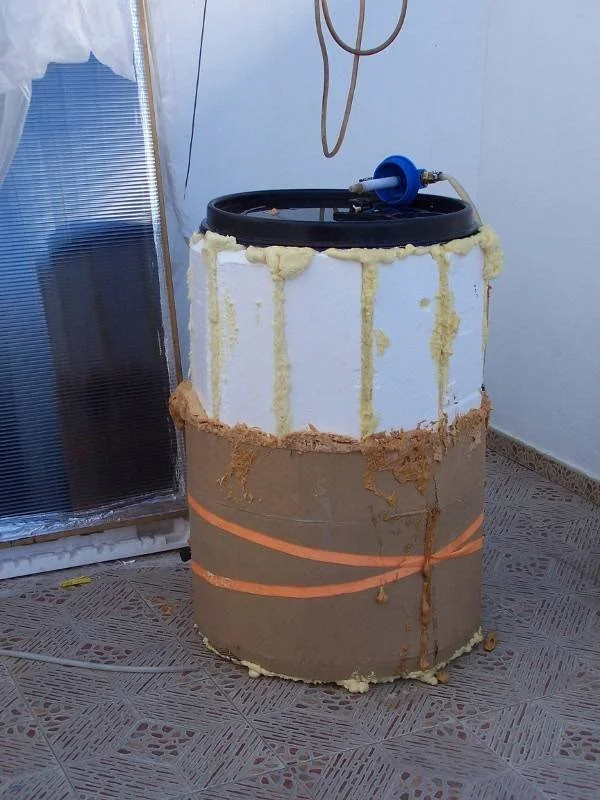

Terminando el aislamiento del depósito de agua casero con cartón
Terminando el aislamiento del depósito de agua casero con cartón

Ahora mismo el deposito casero está en el estado como se muestra en la última foto, y el aislamiento parece ser bastante bueno, pierde en la noche fría entre 5ºC-8ºC solamente, nada mal para ser un montaje casero y teniendo en cuenta que son 260 litros de agua, que no es lo mismo que aislar 100 litros.

Finalmente lo cubriremos todo para protegerlo contra el sol.
Podemos cubrirlo con plástico de interperie, o algo similar.
O también podemos cubrirlo con alguna pintura siliconada.

Conexiones del depósito

Las conexiones al depósito tienen que ser estancas.
Para ello haremos dichas conexiones con pasamuros.
Y los sensores de temperatura se acoplarán mediantes "Tes".
Para saber con más detalle acerca del acoplamiento e instalación de los sensores de temperaturas, visita la página Instalación de sensores de temperatura Instalación de sensores de temperatura

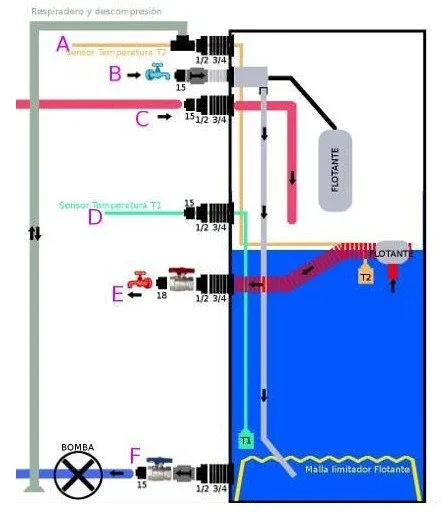

Describo las conexiones que vas a necesitar hacer en el depósito: (El esquema pertenece a mi diseño usando tubo pescador)

Esquema depósito con valvula y sensores
Esquema depósito con valvula y sensores

Suministro de agua caliente de nivel variable

Para el uso de nivel variable, solo tenemos 2 formas de "aspirar" el agua caliente.

  1. Limitando el nivel mínimo y el suministro coja el agua debajo de este
  2. Usando un tubo "pescador"

Sobre el punto 1 nada que comentar, la desventaja es que no estará recogiendo el agua desde el punto más caliente del depósito, y no digo que la idea sea mala.

Usar un tubo pescador me ha parecido más adecuado, y me ha ido bastante bien.

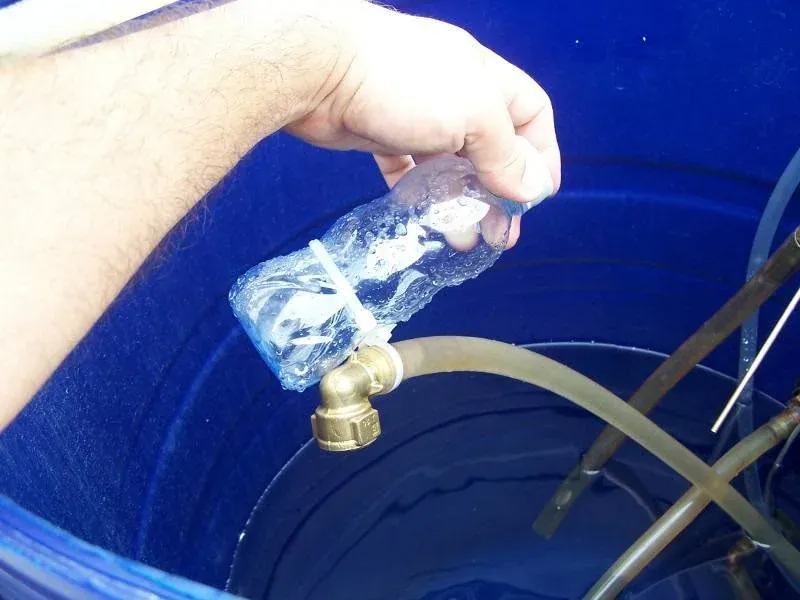

Un tubo "pescador" consiste en un tubo que queda sumergido, pero atado a algún elemento flotador que hace que el tubo siempre aspire el agua del nivel más alto posible.

Esto es el tubo pescador:

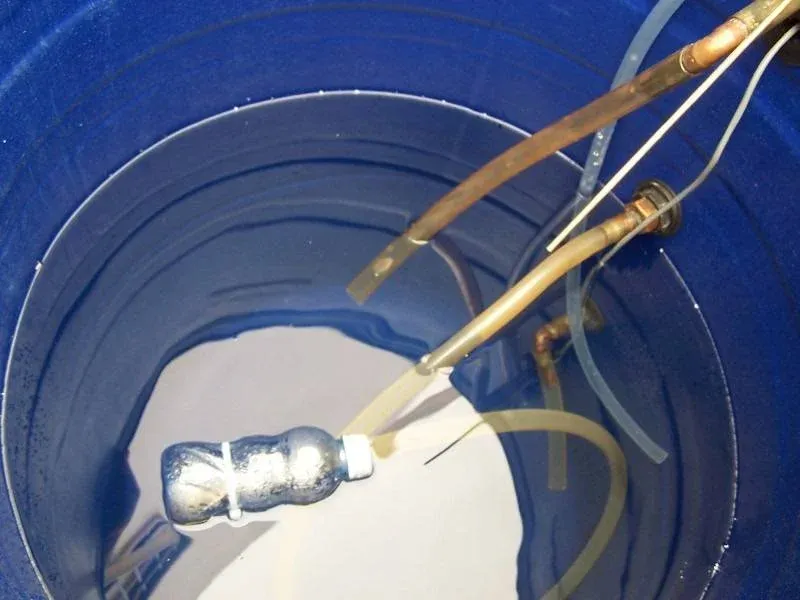

Tubo pesacador para el suministro de agua caliente del depósito del ACS
Tubo pesacador para el suministro de agua caliente del depósito del ACS

Tubo pesacador para el suministro de agua caliente del depósito del ACS
Tubo pesacador para el suministro de agua caliente del depósito del ACS

Información más detallada sobre este tipo de depósito sin presión que funciona por gravedad en Artículo sobre depósito sin presión

Documento creado por Pedro Reina Rojas
