Conexión del calentador solar a la casa

image-cover

Para la conexión del calentador solar a la instalación de la casa, tenemos que buscar el lugar adecuado.
El lugar adecuado puede ser el sitio donde está el calentador habitual de la casa, o antes de éste, si es que lo hay.

La instalación siempre va a ser relativa a cada caso, y si se usa o no algún tipo de calentador convencional, y si se quiere anular o mantener como calentador auxiliar de apoyo.

Lo que tenemos que hacer es buscar el tubo que suministra el agua a nuestra casa, que suele ser en una pared del exterior de la casa.

Cuando el tubo está localizado tenemos que acceder a él, normalmente agujereando la propia pared.

A este punto del tubo le aplicaremos un corte donde instalaremos una "T" para poder llevarnos el suministro de agua a nuestro depósito.

El depósito necesitará retornar su salida a otro punto de la casa.

Está configuración puede ser de 4 formas.

- Sin calentador auxiliar.

- Instalación del calentador solar antes del calentador auxiliar.

- Instalación del calentador solar a posterior del calentador auxiliar.

- Instalación del calentador con calentador auxiliar configurable con llaves.

Instalación del calentador solar sin calentador auxiliar

Este sería la representación gráfica

Instalación del calentador solar sin calentador auxiliar
Instalación del calentador solar sin calentador auxiliar

Instalación del calentador solar antes del calentador auxiliar

Se tata de coger el agua fría, la que todavía no llega al calentador, seccionar el tubo y derivarlo a nuestro depósito casero (entrada de agua fría en el depósito) y que este vuelva al mismo punto de retorno (salida de agua caliente del depósito)

Instalando calentador solar antes del calentador auxiliar
Instalando calentador solar antes del calentador auxiliar

Instalación del calentador solar a posterior del calentador auxiliar

Aquí el el agua caliente de nuestro depósito casero retornará a posterior del calentador.
Esto se hace para evitar que el agua caliente de nuestro depósito solar recorra el serprentín del calentador de gas.
Si el agua atraviesa el calentador, perderá energía en el circuito del serpentín.

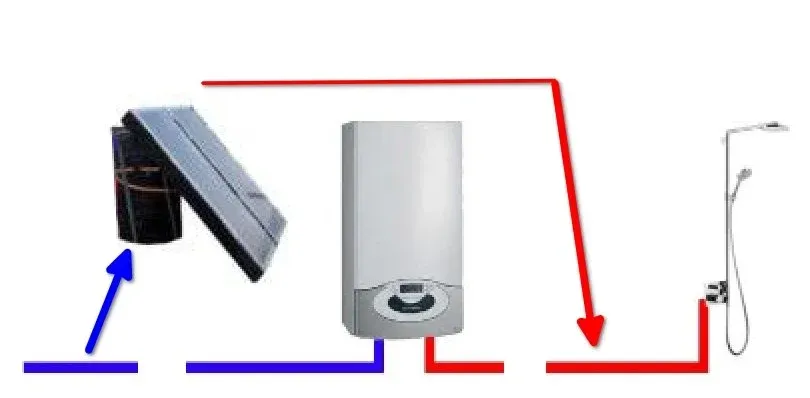

Instalando calentador solar después del calentador auxiliar
Instalando calentador solar después del calentador auxiliar

Instalación del calentador con calentador auxiliar configurable con llaves

Es es un punto más complejo en el que lo he detallado en el siguiente artículo

{link_title}

Documento creado por Pedro Reina Rojas
15 de marzo de 2013
