Instalación de las sondas de temperatura en depósito y colector del calentador solar

image-cover

¿Para que necesitamos sensores de temperatura?

Nuestros colectores solares necesitan un sensor de temperatura, así como nuestro depósito.
La función básica y necesaria de estos sensores es comparar las diferencias de temperaturas entre el depósito y el colector.

Ambas temperaturas nos pueden ofrecer otras funcionalidades, como limitar las temperaturas de los dispositivos ante temperaturas extremas o congelaciones.
Pero  la parté fundamental de monitorizar las temperaturas en el calentador solar es saber cuando llevar el agua del colector al depósito, y cuando dejar de hacerlo, todo para finalmente obtener agua lo más caliente posible en nuestro depósito.

Debemos saber que estos sensores de temperatura es estrictamente necesario en un sistema calentador solar de circulación forzada.
Si tu modelo de calentador solar se basa en el modelo termosifón, no será necesario, pero si que lo necesitarás si quieres saber a que temperatura está tu depósito, o si requieres el uso de un calentador de apoyo auxiliar.

Hay varios tipos de sondas de temperatura, y según sea su tipo así será su fiabilidad en la lectura y su durabilidad.
Si quieres sabe más acerca del tipo de sondas de temperatura que puedes usar, click en Tipos de sondas de temperatura

¿Como instalar correctamente los sondas o sensores de temperatura?

Los sensores o sondas de temperatura que vienen con encapsulado de metal (me refiero a las sondas a pelo sin las vainas) son en teoría más o menos estancos. Incluso algunos comerciales lo afirman así.
Pero por experiencia propia he podido comprobar que esa estanqueidad falla con el paso del tiempo perdiendo completamente la sonda de forma irremediable.

Las sondas deben ir siempre dentro de una vaina para sondas termostaticas.
Así que nos la tendremos que apañar para introducir correctamente cada vaina en su lugar necesario.

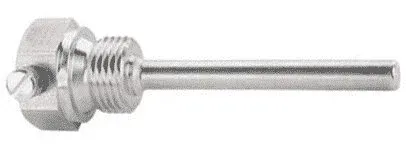

Esta es la vaina para instalar la sonda de temperatura de forma adecuada:

Vaina para sonda térmica
Vaina para sonda térmica

Esta vaina como ya imaginarás, es hueca, y el sensor va dentro de ella.
Su función es poner en contacto a la sonda térmica en un medio totalmente protegido de cualquier fluido.
Como la vaina es metálica, su conductividad térmica es adecuada para ello.
Dicho de otra manera, nos sirve para introducir la sonda en el agua, sin que esta sea mojada.
O también podriamos decir, que vamos a impermeabilizar nuestras sondas de temperatura con el uso de estas vainas.

En el interior de la vaina nos interesa y nos conviene poner un poco de , aunque no es realmente obligatorio.
La idea es hacer que la sonda de temperatura pueda recibir más rápidamente el cambio de las temperaturas que van a suceder en el exterior de la vaina.
Esta pasta térmica es la misma que usamos en la refrigeración de los procesadores de ordenadores de sobremesa o portátiles.

Nos interesa que esta vaina venga provista de un tornillo,  que nos va a ayudar a que el cable quede fijado y la sonda no se mueva de su lugar en el interior.
Si usamos pasta térmica con más razón para usar este tornillo.

La vaina debe atravesar de forma estratégica el recipiente a medir, sin permitir que el recipiente en cuestión pierda agua.
La forma adecuada la explco más abajo.

Sonda de temperatura en el colector térmico solar

Inserción de vaina con sonda termina en conector con rosca macho

Pasacable para vaina y sensor térmico del calentador solar con conector hembra
Pasacable para vaina y sensor térmico del calentador solar con conector hembra

Representación de los elementos citados en la foto en el caso de la introducción de la sonda y vaina en el colector:
A) Representa la caja del colector
T) Representa la T para unir la sonda al circuito de agua del colector
C) Representa la extensión del colector a través de la "T", para introducir y sumergir la vaina
J) Junta común de fontanería para que el agua toque la vaina pero no salga al exterior
V) Vaina
S) Sonda de temperatura

Inserción de vaina con sonda termica en conector con rosca hembra

Puede suceder que no encuentres un terminal hembra al que unir con la "T", y tu establecimiento de fontanería te ofrezca el estandar conector macho, y un adaptador hembra-hembra.

Sería el mismo montaje que el anterior, con la adaptación de conectores.

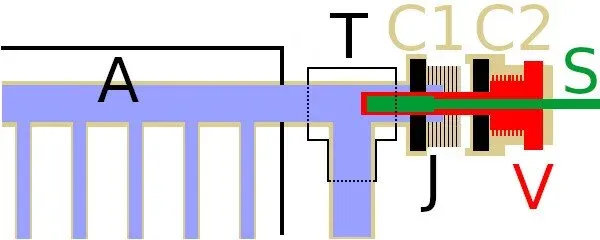

Pasacable para vaina y sensor térmico del calentador solar con conector macho
Pasacable para vaina y sensor térmico del calentador solar con conector macho

Representación de los elementos citados en la foto en el caso de la introducción de la sonda y vaina en el colector:
A) Representa la caja del colector
T) Representa la T para unir la sonda al circuito de agua del colector
C1) Representa la extensión del colector a través de la "T" para introducir y sumergir la vaina
C2) Adaptador hembra-hembra para acoplar la vaina a C1
J) Juntas comunes de fontanería para que el agua toque la vaina pero no salga al exterior
V) Vaina
S) Sonda de temperatura

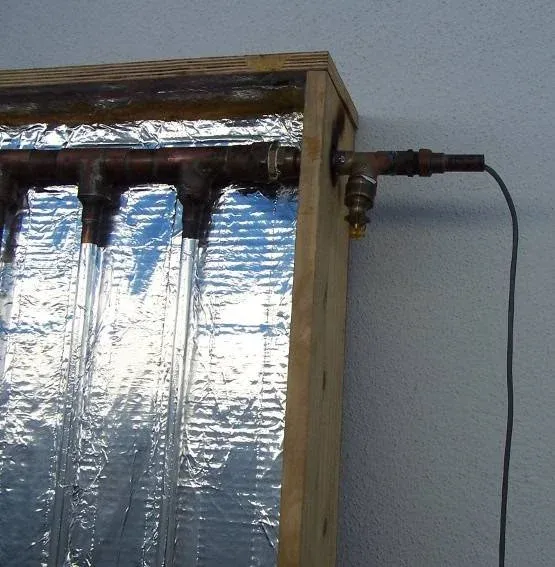

Esta fue mi sonda insertada con el acoplamiento y junta.
En este caso no hay una vaina, y ese fue mi gran error, porque la sonda acaba averiandose por culpa del agua.
Pero valga el ejemplo de como se ve la "T" en el colector y el acoplamiento de la sonda y vaina

Acoplamiento de sonda térmica en colector
Acoplamiento de sonda térmica en colector

¿Donde instalar los sensores de temperatura en el colector?

Se situa siempre en la parte superior del colector, que es donde está la zona más caliente del mismo.
También podríamos situarlo en la parte inferior, pero podría ser impreciso, ya que el agua en reposo tiende a formar un gradiente donde el calor va quedando arriba y la parte posterior se va enfriando.

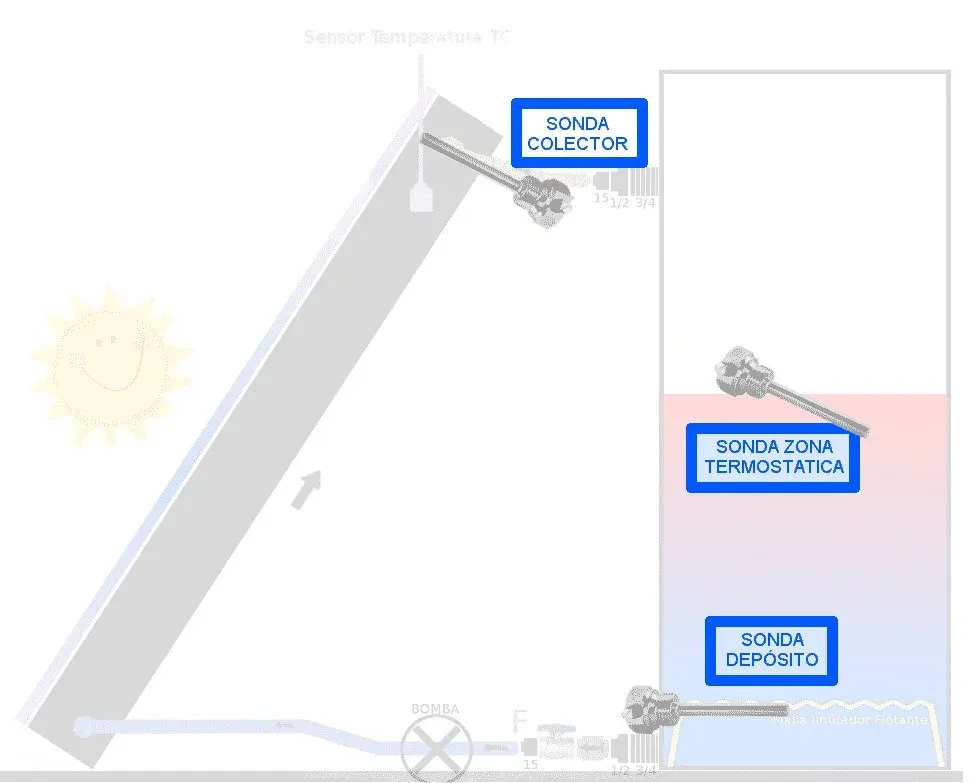

Como se puede ver gráficamente en el dibujo anterior, la sonda en el colector se instala en la parte superior del mismo, en el paso del agua.

Instalar sondas térmicas en el calentador solar
Instalar sondas térmicas en el calentador solar

Sonda de temperatura en el depósito de agua

Para el depósito no podemos usar terminales de cobre porque tienen poca superficie para agarrarse al depósito, más si el depósito es de material plástico.
Así que para este caso lo más apropiado es un pasamuros.

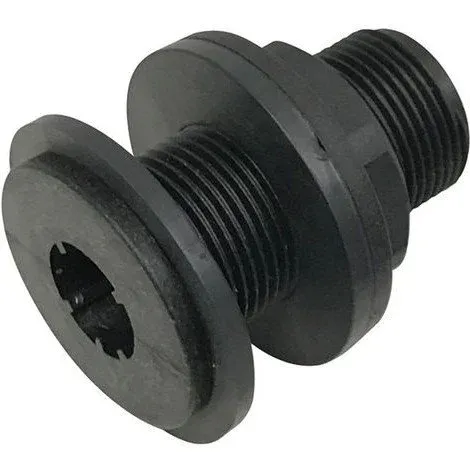

Un pasamuros es esto:

Pasamuro para depósito de agua
Pasamuro para depósito de agua

Los pasamuros que vamos usar son muy típicos y fácil de encontrar en la sección de fontanería y/o fontanería.
Es conveniente que sea un pasamuros de plástico o pvc, para evitar oxidaciones y reacciones con el agua.

Primeramente tendremos que agujerear el depósito e instalar el pasamuros de forma que quede totalmente estanco.
Seguramente el pasamuros será como de 1" y nuestro tubo de cobre será de 15mm.
Así que en este caso buscaremos un adaptador.

Sobre el conector de cobre, realizaremos las siguientes conexiones. (No hace falta decir que si el conector es hembra macho, necesitaremos un adaptador hembra-hembra de la misma forma que se ha expuesto en el anterior mencionado con el colector)

Expongo gráficamente:

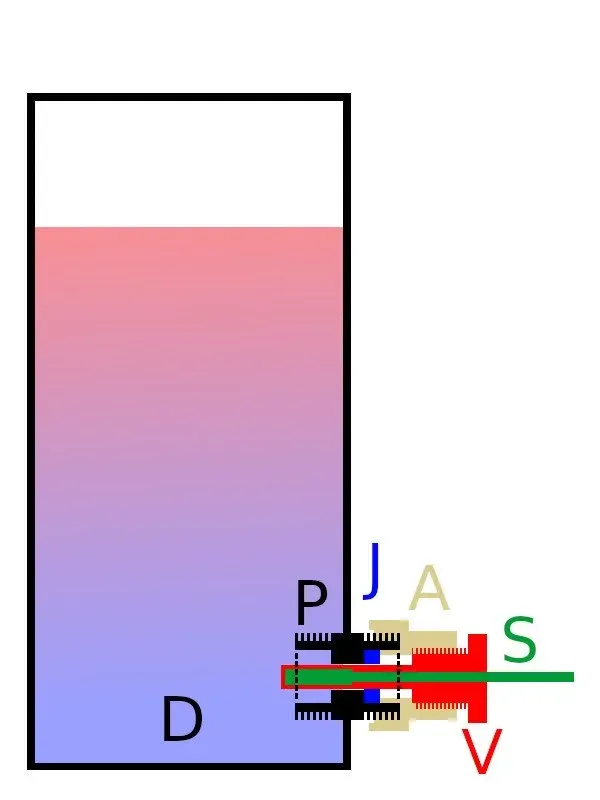

Pasamuro para vaina y sensor térmico del calentador solar
Pasamuro para vaina y sensor térmico del calentador solar

Representación de los elementos instalados en el depósito:

D) Representa el depósito de agua
P) Representa el pasamuros
J) Representa una junta común de fontanería, para atravesar la vaina sin que el agua escape al exterior
A) Adaptador para acoplar la vaina al pasamuros
V) Vaina con la sonda de temperatura en el interior
S) Sonda de temperatura

Documento creado por Pedro Reina Rojas
2 de marzo de 2024
