Mi bomba de agua para mi calentador solar

image-cover

Os voy a hablar de la bomba de agua que uso en mi calentador solar casero, y la trayectoria que he necesitado recorrer hasta dar con la que me ha ido perfecta para el caso.

Bomba de agua de pecera

Este primer modelo de bomba de agua solar.
Fue un apaño porque en ese entonces el mercado no era precisamente amplio en este tipo de productos.

Metí una bomba típica de peceras en un envase hermético.
Finalmente la potencia era muy escasa y tuve muchos problemas con este sistema de flujo.

No es nada recomendable.
El peor de los problemas es que al ser un habitáculo grande la capacidad de llenarse de aire era muy fácil.

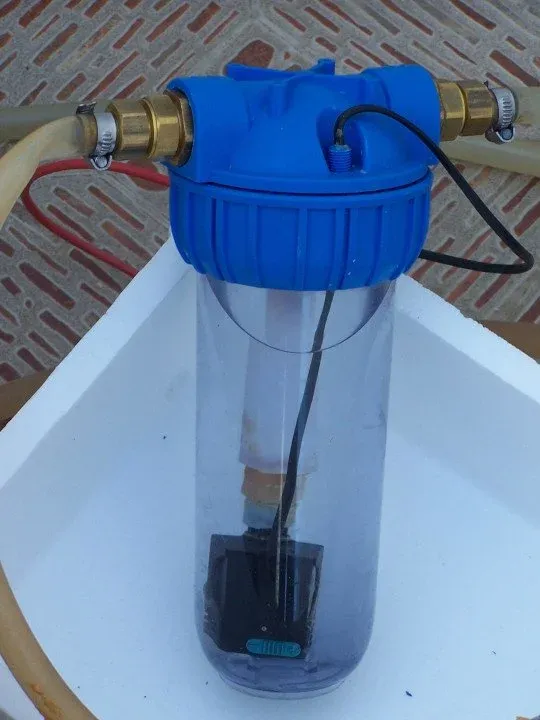

Bomba de pecera en vaso estanco
Bomba de pecera en vaso estanco

Una bomba para caravanas

Bomba de agua de venta comercial del tipo bomba en linea muy popular para el uso en caravanas. (marca comet)
Pero tuve mala experiencia y quemé 2 en muy poco tiempo.

No soporta el agua templada.
Se dilatan las juntas internas y el motor se inunda. (con la inevitable muerte del mismo)

Si alguien abre esta bomba, se encontrará el típico motorcillo que llevaban los coches de juguete.

Totalmente desaconsejable.

Bomba de caravana
Bomba de caravana

Mi propia bomba de Agua casera

Y a falta de bombas y un poco desconcertado, me hice yo mi propia bomba de agua casera.
No digo que sea aconsejable a largo plazo, pero a mi me hizo muy bien el apaño y estuve con ella  3 meses sin darme ningún tipo de problemas.

El único problema fue que el eje lo hice un poco largo, y las vibraciones hacían un poco de ruido a veces.
Alguna vez cuando el agua era muy caliente, salía alguna gotita entre el eje del rotor y la junta.

Pero el flujo era bueno y soportaba bastante bien el agua caliente.

Bomba de agua centrífuga para agua caliente y sin escobillas

Es la bomba que uso en la actualidad.
Es una bomba de muy buena calidad, potente, silenciosa.
Tiene unos sellos de calidad que no tengo que preocuparme sobre la estanqueidad y el agua caliente.

Es difícil de encontrar este tipo de bomba de agua solar a precios razonables.
Esta bomba tiene un concepto muy diferente.
Y su acción de rotación no se hace a través de un motor físico.
Así que no se trata de una bobina interna que crea el campo magnético desde una cámara interna perfectamente aislada y hace girar las aspas.

Por esta inductancia que hace girar el motor sin contactos ni fricciones, es a lo que se llama brushless.

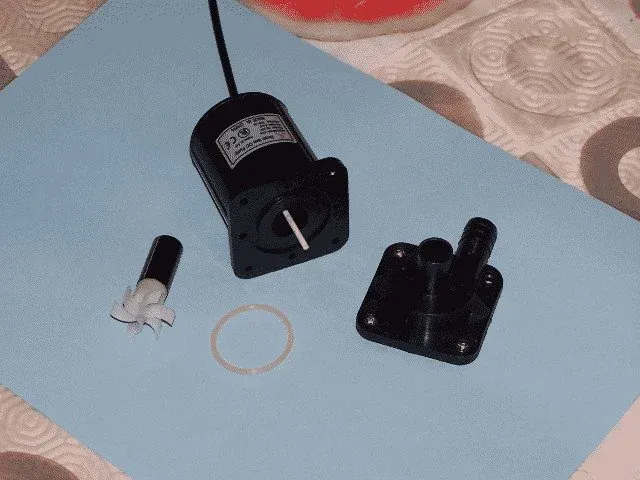

Bomba de agua centrífuga sin escobillas
Bomba de agua centrífuga sin escobillas

Pueden subir a partir de 4 o 5 metros, según sea el modelo.

Buena por sus características:

El último punto lo hace perfectamente ideal para nuestro termo solar casero.
Llevo usándola y vendiendo muchas de estas desde hace tiempo.

Es difícil de encontrar este tipo de bomba de agua solar a precios razonables.
Casi todas son sumergibles y de escasa potencia.
O eso, o te proponen una de esas que salen 2 tíos del trastero cargando con la bomba y preguntando si tienes el coche lejos.

Funciona a la perfección para mover el agua caliente a una presión más que decente.
Su tamaño no le hace buen juicio. Podría parecer poca cosa por su aspecto.

Además también es muy apto para refrigeración líquida para los pc’s y cualquier experimento que requiera de unas características tan especiales como la temperatura y su durabilidad.

¿Que es una bomba de agua brushless?

Todo el que ha estudiado electrónica básica o a desmontado o reventado un motor sabe lo siguiente.
El interior del motor es una pieza muy similar a una peonza. Porque tiene un cuerpo cilíndrico, y un eje transversal.
En la parte superior en el eje, hay un cabezal pequeño cilíndrico.

¿Sabeis los cochecitos de los scalextrik? Que funcionan con unas escobillas que arrastran en la pista.
O los autodechoques de la feria, que se alimentan eléctricamente con un cable que arrastra una malla en el techo?
O los trenes, que tienen un cacharro raro que empuja los cables del tendido eléctrico.
Pues esto mismo son los motores por dentro, la bobina se alimenta eléctricamente «rozándose» con 2 escobillas que hay en el interior de la carcasa.

Bien, pues el motor brushless y el motor con escobillas, es como el análogo del tren convencional y aquel tren chino que flota.
El interior (rotor) gira por una corriente inductiva, a distancia.

Al no haber escobillas y no haber roces, el motor gira libremente. La única fricción es la sujección de los extremos del eje.

Ventajas del motor brushless

Es totalmente diferente a los motores convencionales.

Empecé a usarla porque es obviamente lo más adecuado a este nivel de precios.
La realidad es que gastarse 200€ en una bomba de agua de recirculación, cuando apenas necesitamos potencia y nos conviene una recirculación suave, es poco lógico.

Pero la gente empezó a pedírmela, así que me hice un pequeño stock para que la gente pudiera disponer de ella de forma rápida.

Características de una bomba de recirculación brushless

Una de ellas.

La electrónica del motor está perfectamente sellado, por lo que aparentemente parece ser como una especie de resina epóxica.
Es tan bueno el aislamiento y el sellado, que se puede usar con total confianza como bomba sumergible.

Características técnicas:
– Funciona con cualquier transformador de corriente continua, que de 12V y 1A, porque consume 12W. Si le ponéis un transformador guarrillo de esos que venden los chinos por 3€ no la podréis poner en marcha. Siendo aconsejable usar un transformador universal para ordenadores portátiles y seleccionar el voltaje a 12voltios.
– Funciona sumergida y sin sumergir, si la usamos sin sumergir será mejor porque no sometemos al cable y su aislamiento al agua.
– Flujo: Entre 500 y 600 litros/hora (esto son casi 9/10 litros/minuto)
– Presión: Hasta 5 Metros de altura.
– Eje de cerámico&circonio.
La cerámica&circonio es caro y es calidad, no se oxida, no se dilata, y es muy duro, aunque a la vez es extremadamente rígido como el carburo de tungsteno y se puede partir con más o menos facilidad.
Para quien no lo conozca, es con lo que ahora se usa para fabricar las piezas de los implantes dentales, o los anillos ceramica&circonio que no se rayan. O las sartenes estas blancas que hay ahora nuevas que tampoco se rayan.

Documento creado por Pedro Reina Rojas
3 de abril de 2013
