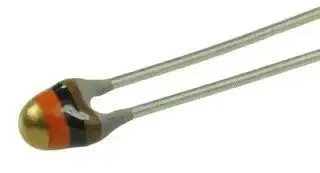

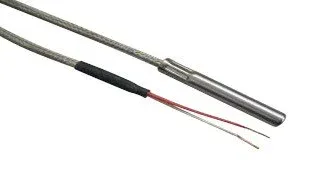

Son resistencias sensibles a la tempratura. Su funcionalidad se basa en el cambio de resistencia interna según la temperatura exterior sube o baja, lo hace interiormente el voltaje. Obviamente esto se trata de tecnología completamente analógica.
images
PageImage: 73 - EDITresistencia térmica tipo ntc o ptcPageImage: 73 - EDITPageImage: 74 - EDITresistencia térmica tipo ntc o ptc con fundaPageImage: 74 - EDIT
Es el tipo de sensor o sonda térmica usada en la electónica de consumo actual. Es fácil de encontrar en el mercado de componentes electrónicos.
Son fáciles de encontrar en tiendas de electrónica.
No necesitan de termostato especiales y se pueden testear con un polímetro electrónico.
Desventajas de las sondas análogicas Ntc o Ptc
La lectura no es muy precisa.
La calidad y longitud del cable puede variar la lectura del sensor.
El paso del tiempo natural puede variar la precisión del sensor.
Los termostatos que usan estas sondas puede configurarse con el fin de afinar su precisión, pero no será fácil si la sonda ya está instalada en un lugar de difícil acceso.
Si se usan varias varias sondas comparativas, como es el caso de un calentador solar, la diferencia de precisiones nos puede complicar relativamente la vida.
No son resistencias como las anteriores. Tiene un aspecto muy similar a un transistor. Son dispositivos puros digitales como si fuesen micro ordenadores. El dispositivo que lo gestiona le pregunta literalmente cual es su temperatura, y esta sonda digital le responde con el dato exacto.

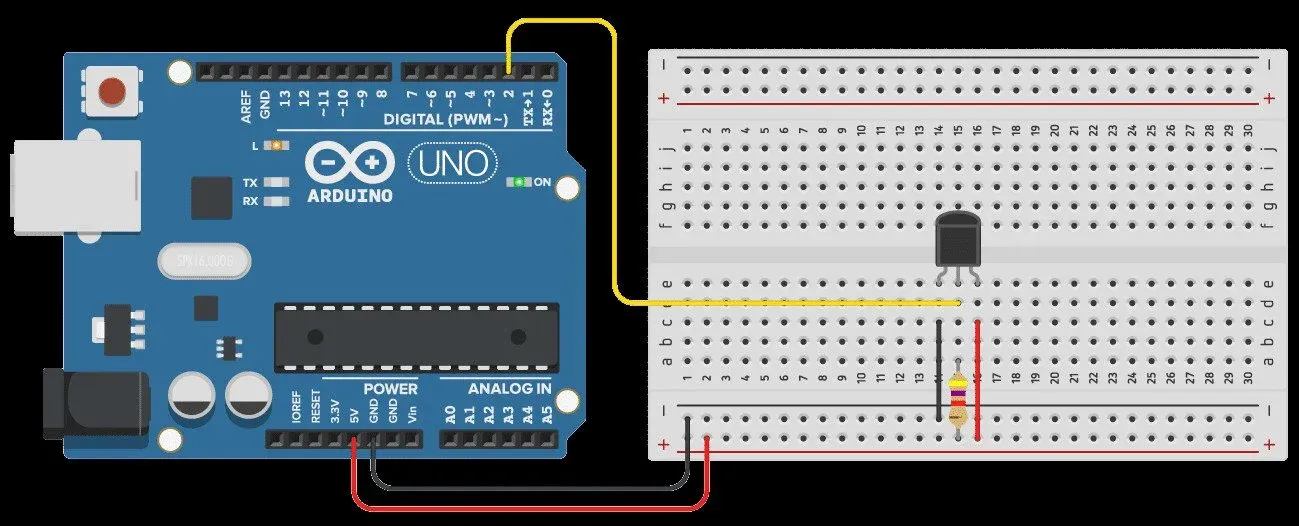

Son muy usados en la recreación y aprendizaje de usos electrónicos domésticos y aplicaciones domóticas. El más popular entre las sondas digitales es el DALLAS B18B20.
Es sobradamente popular en el mundo de los arduino.
PageImage: 75 - EDITuna sonda digital Dallas DS18B20 con un arduinoPageImage: 75 - EDIT

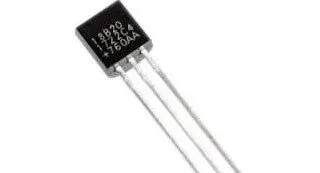

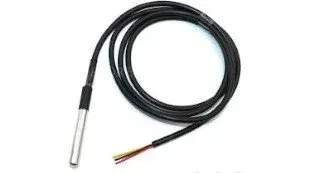

La sonda digital Dallas Ds18b20 luce tal que así:
PageImage: 76 - EDITsonda térmica digital Dallas DS18B20PageImage: 76 - EDITPageImage: 77 - EDITsonda térmica digital Dallas DS18B20 con fundaPageImage: 77 - EDIT

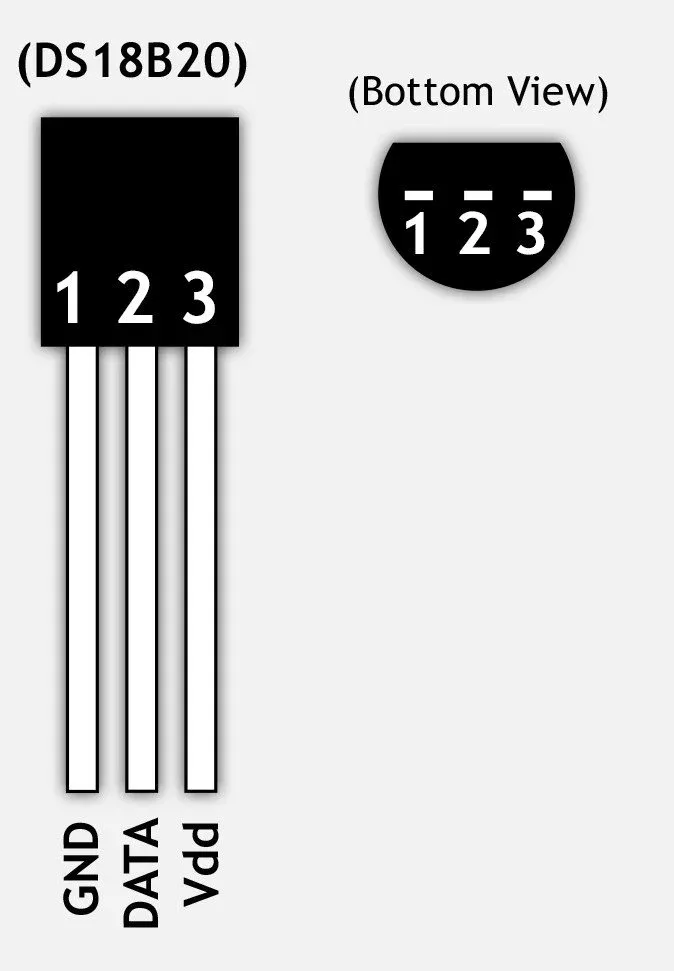

Estos pequeñitos dispositivos están formados con 3 patas. Dos de ellas son para entregarles la tensión (5v). La 3ª pata es la que usa para la comunicación digital con su termostato o cualquier dispositivo similar que la gestione.
Aquí la identificación de las patas del sensor ds18b20:
PageImage: 78 - EDITIdentificación patas en sonda térmica digital Dallas DS18B20PageImage: 78 - EDIT
A día de hoy son fáciles de encontrar en el mercado digital, habitualmente en tiedas como Aliexpress, Amazon, Ebay, etc.
La mala calidad envejecimiento o exceso de longitud de su cableado no afectará en absoluto su precisión de lectura.
Los termostatos no necesitan calibrar o afinar las lecturas de estas sondas, porque son datos reales y realmente precisos.
Generalmente su rango de temperatura mínima y máxima es más amplio las sondas analógicas.
Se pueden poner muchas sondas en paralelo en el mismo cable, ya que internamente funcionan como una red de telecomunicaciones. (podrías incluso poner varias sondas en un lugar de difícil acceso, para poder seleccionar alternativamente otra en caso de avería)
El dispositivo que gestiona las sondas, puede configurar el orden de las mismas sin realizar operaciones físicas, ya que cada sonda tiene una dirección digital interna.
Desventajas de las sondas digitales Dallas 18B20
Necesitan termostatos especiales para el uso de estas sondas digitales.
No se pueden testear con un polímetro electrónico, se necesita un dispositivo compatible, o un arduino o raspberry con el código cargado para este uso.
La lectura es mucho más lenta que una sonda analógica. Si usas muchas sondas y las configuras con precisión alta, el tiempo de LinkUrlLatenciaLinkUrl puede ser un poco alto.
Documento creado por Pedro Reina Rojas 15 de marzo de 2021 termoresistor, sensor ntc, sensor pt100, termosensor, sonda termica, sensor ds18b20, sensor ptc
